专利号: 2022213352456
申请人: 顾燕
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

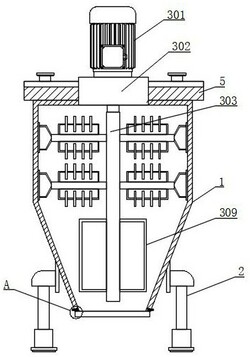

1.一种可充分搅拌的水泥材料搅拌装置,包括搅拌罐(1),其特征在于:所述搅拌罐(1)的表面设置有支撑脚架(2),所述搅拌罐(1)的顶部设置有密封盖(5),所述密封盖(5)的内部设置有搅拌装置(3),所述搅拌罐(1)的底部设置有辅助装置(4);

所述搅拌装置(3)包括电机(301)、放置座(302)、转杆(303)、搅拌杆(304)、第一搅拌架(305)、搅拌桨(306)、连接架(307)、刮板(308)和第二搅拌架(309),所述放置座(302)固定连接于密封盖(5)的内壁,所述电机(301)固定连接于放置座(302)的顶部,所述转杆(303)固定连接于电机(301)的输出轴,所述搅拌杆(304)固定连接于转杆(303)的侧面,所述第一搅拌架(305)固定连接于搅拌杆(304)的表面,所述搅拌桨(306)固定连接于第一搅拌架(305)的表面,所述连接架(307)固定连接于搅拌杆(304)的侧面,所述刮板(308)固定连接于连接架(307)的侧面,所述第二搅拌架(309)固定连接于转杆(303)的表面靠近底部。

2.根据权利要求1所述的一种可充分搅拌的水泥材料搅拌装置,其特征在于:所述辅助装置(4)包括底盖(401)、连接块(402)、螺栓(403)和螺纹孔(404),所述底盖(401)连接于搅拌罐(1)的底部,所述连接块(402)固定连接于底盖(401)的顶部,所述螺纹孔(404)开设于连接块(402)的侧面。

3.根据权利要求2所述的一种可充分搅拌的水泥材料搅拌装置,其特征在于:所述搅拌罐(1)的内部开设有与螺纹孔(404)孔径相等的连接螺孔,所述螺栓(403)螺纹连接于螺纹孔(404)和连接螺孔的内部。

4.根据权利要求1所述的一种可充分搅拌的水泥材料搅拌装置,其特征在于:所述刮板(308)滑动连接于搅拌罐(1)的内壁。

5.根据权利要求2所述的一种可充分搅拌的水泥材料搅拌装置,其特征在于:所述搅拌罐(1)的底部设置有对接槽,所述连接块(402)插接于对接槽的内部,所述连接块(402)与对接槽的大小适配。

6.根据权利要求1所述的一种可充分搅拌的水泥材料搅拌装置,其特征在于:所述搅拌杆(304)、第一搅拌架(305)和第二搅拌架(309)的数量均为两个,两个所述搅拌杆(304)、第一搅拌架(305)和第二搅拌架(309)对称分布在转杆(303)的左右两侧。

7.根据权利要求2所述的一种可充分搅拌的水泥材料搅拌装置,其特征在于:所述连接块(402)、螺栓(403)和螺纹孔(404)的数量均为两个,两个所述连接块(402)、螺栓(403)和螺纹孔(404)对称分布在底盖(401)顶部的左右两侧。
