专利号: 2022213466851
申请人: 广州中领实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2023-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

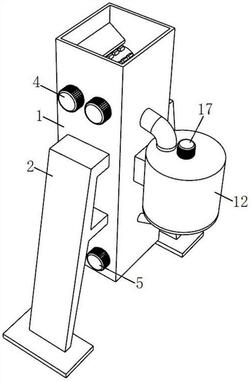

1.一种水泥制品加工用粉碎研磨机,其特征在于:包括处理箱(1),所述处理箱(1)的相对侧面均固定有支撑架(2),所述处理箱(1)的一侧固定有连接板(3),所述连接板(3)的另一侧安装有粉碎组件,所述处理箱(1)上固定安装有两第一电机(4)和两第二电机(5),且两第一电机(4)位于两第二电机(5)正上方,所述处理箱(1)的相对内壁之间通过轴承转动连接有两破碎辊(6)和两研磨辊(7),且两破碎辊(6)位于两研磨辊(7)正上方,所述破碎辊(6)被对应设置的第一电机(4)驱动,所述研磨辊(7)被对应设置的第二电机(5)驱动,所述处理箱(1)的相对内壁均固定有第一导料板(8)和第二导料板(9),且第一导料板(8)位于第二导料板(9)正上方,所述处理箱(1)的内部安装有研磨块(10)和第一过滤板(11),所述研磨块(10)位于两研磨辊(7)之间,且研磨块(10)用于配合研磨辊(7)对水泥制品研磨,所述粉碎组件用于将第一过滤板(11)筛分出的体积较大的水泥制品粉碎。

2.根据权利要求1所述的一种水泥制品加工用粉碎研磨机,其特征在于:两所述第一导料板(8)和两第二导料板(9)均呈倒八字形排列设置,两所述第一导料板(8)、两破碎辊(6)、第一过滤板(11)、两第二导料板(9)和两研磨辊(7)从上至下依次排列设置。

3.根据权利要求1所述的一种水泥制品加工用粉碎研磨机,其特征在于:所述粉碎组件包括粉碎筒(12),所述粉碎筒(12)固定安装在连接板(3)上,所述粉碎筒(12)的顶部贯穿固定有进料管(13),所述进料管(13)的另一端与处理箱(1)固定且连通,所述进料管(13)与处理箱(1)的结合处位于第一过滤板(11)上方。

4.根据权利要求3所述的一种水泥制品加工用粉碎研磨机,其特征在于:所述粉碎筒(12)的底部固定连通有下料斗(14),所述下料斗(14)的底部固定连通有输料管(15),所述输料管(15)的另一端与处理箱(1)固定且连通。

5.根据权利要求4所述的一种水泥制品加工用粉碎研磨机,其特征在于:所述粉碎筒(12)与下料斗(14)的结合处设置有第二过滤板(16)。

6.根据权利要求3所述的一种水泥制品加工用粉碎研磨机,其特征在于:所述粉碎筒(12)的顶部固定安装有第三电机(17),所述粉碎筒(12)的顶部通过轴承转动连接有搅拌柱(18)。

7.根据权利要求6所述的一种水泥制品加工用粉碎研磨机,其特征在于:所述搅拌柱(18)通过第三电机(17)驱动,所述搅拌柱(18)上固定安装有若干刀片。
