专利号: 2022213483363
申请人: 天津众合博辉机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

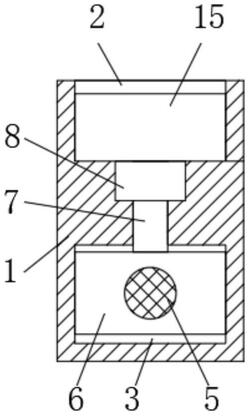

1.一种铣床用的导轨润滑装置,包括导轨(1),其特征在于:所述导轨(1)的内部上侧开设有导槽(2),所述导轨(1)的内部下侧开设有空腔(3),所述导轨(1)的左侧外表面固定连接有第一电机(4),所述第一电机(4)的输出端延伸至空腔(3)的内部,且固定连接有螺纹杆(5),所述螺纹杆(5)的外壁螺纹连接有移动块(6),所述移动块(6)的上表面固定连接有第一连接块(7),所述第一连接块(7)的上表面固定连接有连接框(8);

所述连接框(8)的后侧内壁固定连接有第二电机(9),所述第二电机(9)的输出端固定连接有转动轴(10),所述转动轴(10)远离第二电机(9)的一端固定连接有转盘(11),所述转盘(11)的前表面转动连接有连接杆(12),所述连接杆(12)远离转盘(11)的一端转动连接有滑块(13),所述滑块(13)的上端固定连接有第二连接块(14),所述第二连接块(14)的上端固定连接有润滑刷(15)。

2.根据权利要求1所述的一种铣床用的导轨润滑装置,其特征在于:所述第一电机(4)电性连接于外接电源。

3.根据权利要求1所述的一种铣床用的导轨润滑装置,其特征在于:所述连接框(8)的内部设置有蓄电池,所述第二电机(9)电性连接于该蓄电池。

4.根据权利要求1所述的一种铣床用的导轨润滑装置,其特征在于:所述连接框(8)的内底壁固定连接有固定块(16),所述固定块(16)的上端固定连接有限位框(17),所述滑块(13)与所述限位框(17)的内壁滑动连接。

5.根据权利要求1所述的一种铣床用的导轨润滑装置,其特征在于:所述连接框(8)的上表面开设有缺口,所述第二连接块(14)与该缺口滑动连接。

6.根据权利要求1所述的一种铣床用的导轨润滑装置,其特征在于:所述润滑刷(15)与所述导槽(2)的内壁贴合。

7.根据权利要求6所述的一种铣床用的导轨润滑装置,其特征在于:所述润滑刷(15)的内部浸润有润滑油。

8.根据权利要求1所述的一种铣床用的导轨润滑装置,其特征在于:所述移动块(6)与空腔(3)的内壁滑动连接。
