专利号: 202221353518X
申请人: 济南田兴机械配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

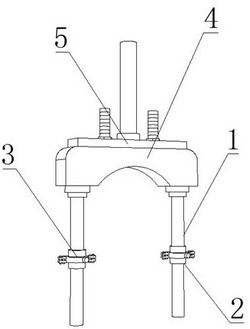

1.一种带密封结构的摩托车前立管,包括前立管一(1),所述前立管一(1)的表面套接有套筒(2),所述前立管一(1)的顶部固定安装有组件装置(4),其特征在于:所述套筒(2)的表面套接有密封装置(3),所述组件装置(4)的顶部固定安装有避震装置(5),所述密封装置(3)包括有密封套壳(31)、密封条(32)和密封弧板(37),所述密封条(32)固定安装在密封套壳(31)的内壁上,所述避震装置(5)包括有避震底座(51)、橡胶避震垫(52)和减震器(57),所述橡胶避震垫(52)固定安装在避震底座(51)的顶部。

2.根据权利要求1所述的一种带密封结构的摩托车前立管,其特征在于:所述前立管一(1)的底端固定连接有前立管二(6),所述避震装置(5)的内部螺纹连接有固定螺纹柱(7),所述避震装置(5)的顶部固定连接有连接杆(8)。

3.根据权利要求1所述的一种带密封结构的摩托车前立管,其特征在于:所述密封套壳(31)的外壁设置有螺纹插杆(34),所述螺纹插杆(34)的外表面与密封套壳(31)的内壁螺纹连接,所述螺纹插杆(34)的外表面螺纹套接有固定螺母(35)。

4.根据权利要求1所述的一种带密封结构的摩托车前立管,其特征在于:所述密封套壳(31)的内壁活动连接有推动杆(33),所述推动杆(33)的一端固定安装有推动块(36),所述推动块(36)的表面与密封弧板(37)的外壁固定连接。

5.根据权利要求1所述的一种带密封结构的摩托车前立管,其特征在于:所述避震底座(51)的底部固定安装有弹性避震柱(53),所述弹性避震柱(53)的底部固定安装有避震块(54),所述避震块(54)的一端固定安装有阻尼减震板(55)。

6.根据权利要求5所述的一种带密封结构的摩托车前立管,其特征在于:所述阻尼减震板(55)的一端与组件装置(4)的内部固定连接,所述弹性避震柱(53)的侧面设置有缓震弹簧(56),所述缓震弹簧(56)固定安装在避震底座(51)的底部,所述减震器(57)固定安装在避震底座(51)的内腔底部。
