专利号: 2022213645264
申请人: 泰州市万鑫泵阀配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

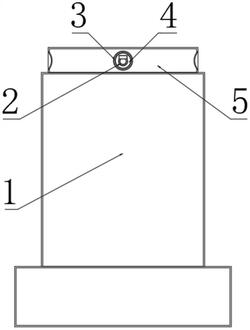

1.防松动阀杆螺母,包括螺母主体(1),其特征在于:所述螺母主体(1)的端面同轴连接设置有加强环(5),所述加强环(5)的内部侧壁轴心对称开设有收纳槽(7),所述收纳槽(7)的内部设置有限位垫(6),所述限位垫(6)的内端与收纳槽(7)的内壁连接设置有弹簧(8),所述限位垫(6)的外端凸出于收纳槽(7)的端口,所述限位垫(6)的外端面为内凹型圆弧结构且表面设置有螺纹牙(9)。

2.根据权利要求1所述的防松动阀杆螺母,其特征在于:所述限位垫(6)的尾端对应于弹簧(8)连接设置有导向柱(10),所述弹簧(8)套设于导向柱(10)的外部。

3.根据权利要求2所述的防松动阀杆螺母,其特征在于:所述收纳槽(7)的内部内壁对应于导向柱(10)开设有滑轨槽(11),所述导向柱(10)活动设置于滑轨槽(11)的内部。

4.根据权利要求3所述的防松动阀杆螺母,其特征在于:所述弹簧(8)轴向设置于滑轨槽(11)的内部,且抵接于导向柱(10)的端面与滑轨槽(11)的内壁之间。

5.根据权利要求1所述的防松动阀杆螺母,其特征在于:所述弹簧(8)至少设计有两个且对称设置于限位垫(6)的尾部端面。

6.根据权利要求1所述的防松动阀杆螺母,其特征在于:所述加强环(5)的外部侧壁与收纳槽(7)连通开设有套孔(3),所述限位垫(6)的尾端中点连接设置有连接杆(4),所述连接杆(4)穿透于套孔(3)。

7.根据权利要求6所述的防松动阀杆螺母,其特征在于:所述连接杆(4)的尾端位于套孔(3)的外部端口且不凸出于加强环(5)侧壁表面,所述连接杆(4)的尾部端面连接设置有拉环(2)。
