专利号: 2022213951414
申请人: 洛阳聚晶钨钼科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

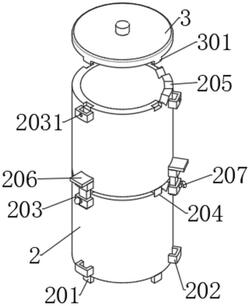

1.一种坩埚堆叠式烧结结构,其特征在于:包括烧结炉本体(1),所述烧结炉本体(1)内设置有能够堆叠的坩埚本体(2),所述坩埚本体(2)上设置有坩埚盖(3),所述坩埚本体(2)为圆柱形结构且内部设置有用于放置材料的空腔,所述圆柱形结构顶部为开口,所述坩埚本体(2)底面靠近边缘处设置有多个支腿(201),所述坩埚本体(2)顶面靠近边缘处开设有多个拼接槽(204)与多个支腿(201)配合,所述支腿(201)的高度为拼接槽(204)深度的两倍,通过支腿(201)与拼接槽(204)配合能够使两个坩埚本体(2)之间存在便于气体挥发的间隙,所述坩埚本体(2)顶面还开设有多个透气槽(205),所述坩埚盖(3)位于坩埚本体(2)顶面,所述坩埚盖(3)底面连接有多个连接块(301)与多个拼接槽(204)配合。

2.根据权利要求1所述的一种坩埚堆叠式烧结结构,其特征在于:所述连接块(301)的结构与所述拼接槽(204)的结构相同。

3.根据权利要求1所述的一种坩埚堆叠式烧结结构,其特征在于:所述支腿(201)、所述拼接槽(204)、所述连接块(301)的数量均为四个,且呈矩形分布。

4.根据权利要求1所述的一种坩埚堆叠式烧结结构,其特征在于:所述坩埚本体(2)外侧靠近底部位置连接有一层第一连接环(202),一层所述第一连接环(202)的数量为四个且呈矩形分布,所述坩埚本体(2)外侧靠近顶部位置连接有一层第二连接环(203),所述第二连接环(203)的数量为四个且呈矩形分布,四个第一连接环(202)与四个第二连接环(203)上下对应,所述第一连接环(202)和所述第二连接环(203)均为近似U形结构,所述第一连接环(202)和所述第二连接环(203)之间通过连接件(206)进行连接,所述连接件(206)与所述第二连接环(203)之间通过固定销(207)进行连接。

5.根据权利要求4所述的一种坩埚堆叠式烧结结构,其特征在于:所述连接件(206)由竖板和横板拼接形成近似7形结构,所述横板的底面与第一连接环(202)顶面相抵,所述竖板上开设有定位槽(2061),所述第二连接环(203)上开设有连接孔(2031),所述定位槽(2061)与所述连接孔(2031)之间通过固定销(207)进行连接。

6.根据权利要求5所述的一种坩埚堆叠式烧结结构,其特征在于:所述连接孔(2031)和所述定位槽(2061)以及定位销均为圆柱形结构,所述连接孔(2031)和所述定位槽(2061)呈倾斜向上设置。
