专利号: 2022214007909
申请人: 广西中医药大学
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

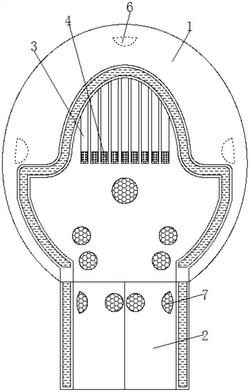

1.一种头颈部肌肉按摩仪,包括头部(1)和颈部(2),其特征在于:所述头部(1)的内侧表面开设有竖向按摩槽(3),多个所述竖向按摩槽(3)为一组,所述按摩槽(3)的内部滑动连接有推块(4),所述推块(4)的内侧表面设有上下驱动控制的推动按摩机构(5),所述头部(1)的内侧表面设置有按摩点一(6),所述颈部(2)的内侧表面设置有按摩点二(7),所述按摩点一(6)和按摩点二(7)由按摩块(8)和隔离层(81)组成,所述按摩块(8)的表面设有环轨迹驱动控制的点按摩驱动机构(9)。

2.根据权利要求1所述的一种头颈部肌肉按摩仪,其特征在于:所述按摩槽(3)有多组,多组所述按摩槽(3)分布在所述头部(1)内侧表面的两侧和后侧。

3.根据权利要求2所述的一种头颈部肌肉按摩仪,其特征在于:所述推块(4)的表面设有按摩球,所述推块(4)的内侧表面设有支撑杆(41),所述支撑杆(41)为伸缩杆,所述伸缩杆的内部设有气囊(42),同组中多个所述伸缩杆内部的气囊(42)连通。

4.根据权利要求3所述的一种头颈部肌肉按摩仪,其特征在于:所述推动按摩机构(5)包括弹性推杆(51)、齿轮一(52)和齿板(53),所述弹性推杆(51)的上端与所述支撑杆(41)连接,所述齿轮一(52)位于所述支撑杆(41)下端的表面,所述齿轮一(52)的表面设有驱动电机,所述齿板(53)位于所述头部(1)内部的侧表面,与所述齿轮一(52)齿轮啮合。

5.根据权利要求4所述的一种头颈部肌肉按摩仪,其特征在于:所述弹性推杆(51)的表面设有不少于两个限位滑轮(54),所述限位滑轮(54)与所述头部(1)内部的空腔表面相适配。

6.根据权利要求1所述的一种头颈部肌肉按摩仪,其特征在于:所述按摩点一(6)的位置与人体头表面位置的穴位相对应,所述按摩点二(7)的位置与人体脖颈位置的穴位相对应。

7.根据权利要求6所述的一种头颈部肌肉按摩仪,其特征在于:所述隔离层(81)为柔性垫层,所述按摩块(8)的表面为曲面。

8.根据权利要求1所述的一种头颈部肌肉按摩仪,其特征在于:所述点按摩驱动机构(9)包括驱动齿轮(91)、传动齿轮(911)、齿环(92)和支杆(93),所述驱动齿轮(91)的表面设有驱动电机,所述驱动齿轮(91)与所述头部(1)或颈部(2)的内表面转动连接,所述传动齿轮(911)同时与所述驱动齿轮(91)和齿环(92)齿轮啮合,所述齿环(92)与所述头部(1)或颈部(2)的内表面固定连接,所述支杆(93)与所述传动齿轮(911)转动连接,下端与按摩块(8)连接。

9.根据权利要求8所述的一种头颈部肌肉按摩仪,其特征在于:所述支杆(93)与所述传动齿轮(911)之间设有伸缩滑槽,所述支杆(93)的表面设有导柱,外侧设有调节环(94),所述调节环(94)与所述头部(1)或颈部(2)的内表面固定连接,所述调节环(94)的内侧表面设有环形闭合槽,所述导柱与所述环形闭合槽相适配。

10.根据权利要求1‑9任一项所述的一种头颈部肌肉按摩仪,其特征在于:所述颈部(2)有两个半环形板组成,两个所述半环形板通过转接座(10)转动连接,所述转接座(10)的表面设有齿轮二(101),所述齿轮二(101)的表面固定连接有转杆,所述转杆的自由端转动连接有调节杆(102),所述调节杆(102)远离所述转杆的一端与所述半环形板的表面转动连接。
