专利号: 2022214207712
申请人: 王梦生
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

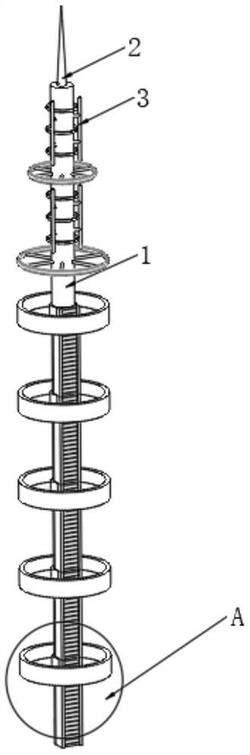

1.一种攀爬通讯铁塔,包括塔体(1)和设置在塔体(1)顶端的避雷针(2)以及设置在塔体(1)靠顶端处外表面的通讯天线(3),其特征在于:所述塔体(1)的外表面安装有站台机构,所述站台机构包括固定环(6),所述固定环(6)固定设置在塔体(1)的外表面,所述固定环(6)的底端表面固定设置有固定盘(7),所述固定盘(7)的底面开设有通槽,所述固定盘(7)的顶端表面固定设置有护栏(5),所述塔体(1)的外表面固定设置有梯子(4)。

2.根据权利要求1所述的一种攀爬通讯铁塔,其特征在于:所述固定盘(7)的顶端设置有防护机构,所述防护机构包括第一耳片(8),所述第一耳片(8)固定设置在固定盘(7)的顶端表面,所述第一耳片(8)的内侧表面活动设置有防护板(9),所述防护板(9)的顶端表面靠边缘处固定设置有第二耳片(10),所述第二耳片(10)的外表面活动设置有转动块(11),所述转动块(11)的另一端开设有通孔,所述固定盘(7)的顶端表面固定设置有第三耳片(12),所述第三耳片(12)的一侧表面开设有螺纹孔,所述螺纹孔的内表面活动设置螺丝(13)。

3.根据权利要求1所述的一种攀爬通讯铁塔,其特征在于:所述梯子(4)贯穿设置在通槽的内部,所述固定环(6)与梯子(4)之间固定连接。

4.根据权利要求1所述的一种攀爬通讯铁塔,其特征在于:所述护栏(5)共设置有多个,多个所述护栏(5)沿塔体(1)的中心轴线呈线性设置。

5.根据权利要求2所述的一种攀爬通讯铁塔,其特征在于:所述转动块(11)共设置有两个,两个所述转动块(11)沿防护板(9)的对称轴对称设置。

6.根据权利要求2所述的一种攀爬通讯铁塔,其特征在于:所述第二耳片(10)与转动块(11)之间铰接连接,所述第三耳片(12)与螺丝(13)之间螺纹连接。
