专利号: 2022214470017
申请人: 扬州毅升汽车部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

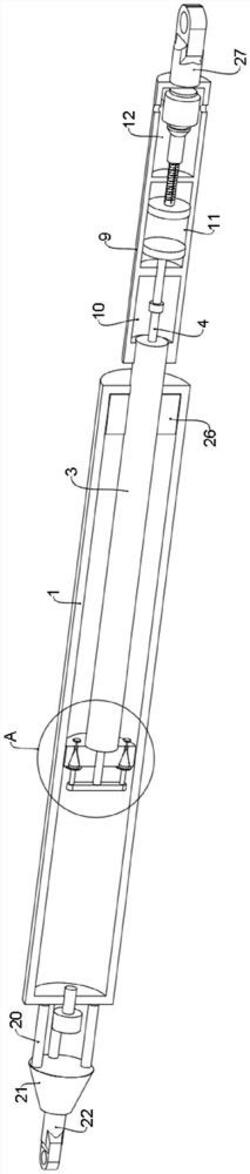

1.一种稳定液压型活塞杆结构的气弹簧,其特征在于:包括缸体(1)以及设置于缸体(1)内部的可左右移动的活塞板(2),所述活塞板(2)的右侧固定连接有活塞杆(3),所述活塞杆(3)的内部中部穿设有可左右移动的顶杆(4),所述顶杆(4)的左端穿过活塞板(2)固定连接有连接条(5),所述连接条(5)靠近活塞板(2)的一侧上下两端均固定连接有连接柱(6),所述连接柱(6)的右端固定连接有密封块(7),所述活塞板(2)的内部上下两侧正对密封块(7)的位置均开设有连通孔(8),所述连通孔(8)的左部以及密封块(7)均为锥形结构且两者相匹配,所述活塞杆(3)的右端穿过缸体(1)的一端环侧套设有控制筒(9),所述控制筒(9)的内部从左到右依次包括连接腔(10)、传动腔(11)以及控制腔(12),所述连接腔(10)、传动腔(11)以及控制腔(12)彼此之间均设置有隔板(13),所述连接腔(10)的内部右侧设置有传动杆(14),所述传动杆(14)的左端与顶杆(4)的右端固定连接,所述传动杆(14)的右端穿过隔板(13)固定连接有第一活塞(15),所述第一活塞(15)的右侧平行设置有第二活塞(16),所述第一活塞(15)以及第二活塞(16)均设置于传动腔(11)内,所述第一活塞(15)与第二活塞(16)之间填充有液压油,所述第二活塞(16)的右侧固定连接有推动螺杆(17),所述推动螺杆(17)与隔板(13)之间花键连接,所述推动螺杆(17)穿过传动腔(11)的右端螺纹连接有转动套筒(18),所述转动套筒(18)与推动螺杆(17)螺纹连接,所述转动套筒(18)的右端设置有驱动马达(19),所述转动套筒(18)以及驱动马达(19)均设置有控制腔(12)内。

2.根据权利要求1所述的一种稳定液压型活塞杆结构的气弹簧,其特征在于:所述缸体(1)的左端固定连接有三个安装条(20),所述安装条(20)的左端固定连接有锥形块(21),所述锥形块(21)的左端固定连接有左安装杆(22)。

3.根据权利要求1所述的一种稳定液压型活塞杆结构的气弹簧,其特征在于:所述密封块(7)的左端环侧固定连接有密封环(23)。

4.根据权利要求1所述的一种稳定液压型活塞杆结构的气弹簧,其特征在于:所述连通孔(8)的右部为圆柱形结构,所述连通孔(8)的内部穿设有定位杆(24),所述定位杆(24)穿过连通孔(8)的右端固定连接有限位板(25)。

5.根据权利要求1所述的一种稳定液压型活塞杆结构的气弹簧,其特征在于:所述缸体(1)的内部右端设置有导向套(26),所述导向套(26)套设于活塞杆(3)的环侧,所述控制筒(9)的右侧固定连接有右安装杆(27)。

6.根据权利要求1所述的一种稳定液压型活塞杆结构的气弹簧,其特征在于:所述控制筒(9)的环侧正对驱动马达(19)的位置开设有多个散热孔(28)。
