专利号: 2022214493269
申请人: 民乐县林业技术推广站
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

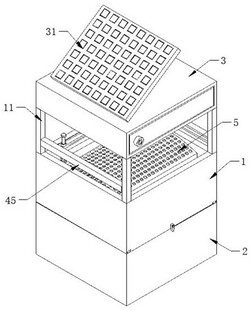

1.一种林业病虫害防治用诱虫灭虫装置,包括诱虫仓(1)和集虫仓(2),其特征在于,所述集虫仓(2)与诱虫仓(1)可拆卸相连,还包括:诱虫组件,设置于所述诱虫仓(1)内部;

灭虫电网(5),设置于诱虫仓(1)内壁上,且位于诱虫组件上方;

支撑架(11),设置于所述诱虫仓(1)顶部;

箱体(3),设置于所述支撑架(11)顶部,所述箱体(3)顶部设置有太阳能光伏板(31),所述箱体(3)内部设置有与太阳能光伏板(31)电性相连的蓄电池(32);

驱动电机(33),设置于所述箱体(3)内部且与蓄电池(32)电性相连,所述驱动电机(33)输出端穿过箱体(3)并连接有清理组件(4),且所述清理组件(4)与灭虫电网(5)相配合,其中,所述清理组件(4)包括传动组件和清理毛刷(41),所述传动组件包括固定连接于驱动电机(33)输出端外壁上的连接板(42)、转动连接于连接板(42)远离驱动电机(33)一端的连杆(43)、连接于连杆(43)底部的滑块(44)、固定连接于支撑架(11)之间的导轨(45)、滑动连接于导轨(45)内壁上的连接框(46),所述滑块(44)滑动连接于连接框(46)内部,所述清理毛刷(41)通过连接组件与连接框(46)相连接且与灭虫电网(5)相配合。

2.根据权利要求1所述的一种林业病虫害防治用诱虫灭虫装置,其特征在于,所述连接组件包括导向杆(47)、弹性件(48)和限位块(49),所述导向杆(47)贯穿设置于连接框(46)上,所述清理毛刷(41)连接于导向杆(47)底部,所述弹性件(48)套接于导向杆(47)外壁上,且位于清理毛刷(41)和连接框(46)之间,所述限位块(49)设置于所述导向杆(47)顶部。

3.根据权利要求1所述的一种林业病虫害防治用诱虫灭虫装置,其特征在于,所述灭虫电网(5)具体呈弧形结构,且所述灭虫电网(5)最高处低于所述诱虫仓(1)顶部,且所述灭虫电网(5)和诱虫仓(1)内壁之间留有间隙。

4.根据权利要求1所述的一种林业病虫害防治用诱虫灭虫装置,其特征在于,所述诱虫组件包括诱虫灯(51)和诱虫药剂,所述诱虫灯(51)连接于诱虫仓(1)内壁上且与蓄电池(32)电性相连,且所述诱虫灯(51)位于灭虫电网(5)下方,所述诱虫药剂通过放置盒(52)放置于诱虫仓(1)内部,且所述放置盒(52)与诱虫仓(1)可拆卸相连,且所述放置盒(52)与诱虫仓(1)内壁之间留有间隙。

5.根据权利要求1所述的一种林业病虫害防治用诱虫灭虫装置,其特征在于,所述诱虫仓(1)内壁设置有导向斗(12),所述导向斗(12)与诱虫仓(1)和集虫仓(2)均相配合。

6.根据权利要求1所述的一种林业病虫害防治用诱虫灭虫装置,其特征在于,所述诱虫仓(1)底部设置有滑槽(13),所述集虫仓(2)顶部设置有与滑槽(13)相配合的滑条(21),且所述诱虫仓(1)和集虫仓(2)之间设置有第一限位扣(22)。

7.根据权利要求1所述的一种林业病虫害防治用诱虫灭虫装置,其特征在于,所述诱虫仓(1)上开设有与放置盒(52)相配合的卡槽(14),所述放置盒(52)与诱虫仓(1)设置有第二限位扣(23)。
