专利号: 2022214495616
申请人: 深圳市兴鹏精密机械厂
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

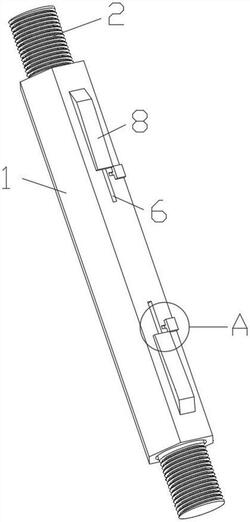

1.一种防护性好的螺纹通止规,包括规体(1)和两个螺纹规头(2),其特征在于,所述规体(1)的两端开设有与螺纹规头(2)匹配的第一槽(4),第一槽(4)的底面开设有第二槽(5),第二槽(5)的侧壁贯穿开设有限位槽(6),所述螺纹规头(2)的一端固定连接有与第二槽(5)匹配的连接杆(3),连接杆(3)上固定连接有穿设限位槽(6)的限位块(7),限位块(7)上固定连接有推块(8)。

2.根据权利要求1所述的一种防护性好的螺纹通止规,其特征在于,所述第二槽(5)的底面固定连接有弹簧(9),弹簧(9)的另一端与连接杆(3)固定连接。

3.根据权利要求1或2所述的一种防护性好的螺纹通止规,其特征在于,所述第二槽(5)为多边形槽口。

4.根据权利要求1或2所述的一种防护性好的螺纹通止规,其特征在于,所述规体(1)的外侧开设有滑槽(10),滑槽(10)上滑动连接有挡块(11),所述滑槽(10)和挡块(11)与推块(8)匹配设置。

5.根据权利要求3所述的一种防护性好的螺纹通止规,其特征在于,所述规体(1)的外侧开设有滑槽(10),滑槽(10)上滑动连接有挡块(11),所述滑槽(10)和挡块(11)与推块(8)匹配设置。

6.根据权利要求4所述的一种防护性好的螺纹通止规,其特征在于,所述推块(8)和挡块(11)上均开设有防滑纹。

7.根据权利要求5所述的一种防护性好的螺纹通止规,其特征在于,所述推块(8)和挡块(11)上均开设有防滑纹。
