专利号: 2022214600082
申请人: 赵涛
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

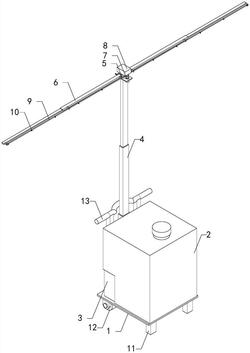

1.一种绿色建筑施工室内自动除尘喷洒装置,其特征在于,包括推车(1)、水箱(2)、喷雾泵(3)、伸缩杆(4)、顶板(5)、两个伸缩臂(6)、回转接头(7)、压力罐(8)、两个水管(9)、多个喷雾头(10)和转动机构,水箱(2)和喷雾泵(3)安装在推车(1)上,喷雾泵(3)的进水管与水箱(2)连通,伸缩杆(4)竖直安装在推车(1)上,伸缩杆(4)设置有多个依次滑动套装的伸缩套管,伸缩杆(4)的多个伸缩套杆之间均设置有锁紧螺栓,伸缩杆(4)的上端安装有转动机构,顶板(5)安装在转动机构上,两个伸缩臂(6)的一端分别与顶板(5)的两端转动连接,回转接头(7)安装在转动机构上,回转接头(7)位于顶板(5)的下方,压力罐(8)安装在顶板(5)上,喷雾泵(3)的出水管与回转接头(7)的输入管通过软管连通,回转接头(7)的输出管通过软管与压力罐(8)的进水口连接,压力罐(8)的出水口与两个水管(9)的输入端连接,两个水管(9)上均设置有多个喷雾头(10),两个水管(9)分别通过多个支架与两个伸缩臂(6)连接。

2.如权利要求1所述的一种绿色建筑施工室内自动除尘喷洒装置,其特征在于,还包括两个支腿(11)、两个滚轮(12)和推动架(13),推车(1)的下端面的后方设置有两个支腿(11),两个滚轮(12)转动安装在推车(1)的下端面的前方,推动架(13)安装在推车(1)的上端面上,推动架(13)位于水箱(2)和喷雾泵(3)的前方,推动架(13)设置有两个把手。

3.如权利要求1所述的一种绿色建筑施工室内自动除尘喷洒装置,其特征在于,还包括两个转轴(14)和两个插销(15),两个伸缩臂(6)的内端分别通过两个转轴(14)与顶板(5)的两侧转动连接,顶板(5)的两侧还设置有插销孔,两个伸缩臂(6)的内端均设置有定位孔,两个插销(15)分别穿过顶板(5)的两个插销孔和两个伸缩臂(6)的定位孔。

4.如权利要求1所述的一种绿色建筑施工室内自动除尘喷洒装置,其特征在于,转动机构包括平板(16)、转动柱(17)、从动带轮(18)、电机(19)、主动带轮(20)和同步带(21),平板(16)安装在伸缩杆(4)的上端,转动柱(17)的下端转动安装在平板(16)的上端面上,回转接头(7)套装在转动柱(17)的上部,顶板(5)安装在转动柱(17)的上端面上,从动带轮(18)同心套装在转动柱(17)的下部,电机(19)安装在平板(16)的下端面,电机(19)的输出轴上同心安装有主动带轮(20),主动带轮(20)位于平板(16)的上方,同步带(21)套装在从动带轮(18)和主动带轮(20)上。

5.如权利要求1所述的一种绿色建筑施工室内自动除尘喷洒装置,其特征在于,还包括三通(22)、挡圈(23)、活塞(24)和弹簧(25),三通(22)的主通道与压力罐(8)的出水口连接,三通(22)的两个副通道分别与两个水管(9)的输入端连接,三通(22)的主通道朝向压力罐(8)的方向的内壁上设置有挡圈(23),活塞(24)滑动安装在三通(22)的主通道中,活塞(24)与三通(22)的主通道内壁密封滑动连接,活塞(24)远离压力罐(8)的一端设置有活塞杆,活塞杆与三通(22)的主通道的远离压力罐(8)的一端滑动连接,弹簧(25)套装在活塞(24)的活塞杆上,弹簧(25)的两端分别与活塞(24)和三通(22)连接。

6.如权利要求5所述的一种绿色建筑施工室内自动除尘喷洒装置,其特征在于,还包括螺纹旋塞(26),螺纹旋塞(26)转动螺接在三通(22)的主通道远离压力罐(8)的一端,活塞(24)的活塞杆与螺纹旋塞(26)滑动连接,弹簧(25)与螺纹旋塞(26)连接。
