专利号: 2022214601117
申请人: 赵涛
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

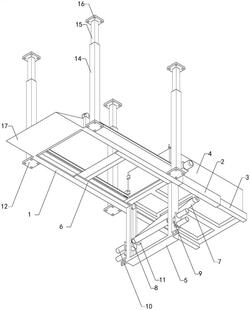

1.一种建筑施工悬挑式移动落料平台,其特征在于,包括固定滑轨架(1)、伸缩滑轨架(2)、滑轨车(3)、接料斗(4)、竖滑轨架(5)、滚轮托板(6)、支撑架(7)、两个滚轮(8)、两个限位插块(9)、多个电推杆(10)和两个驱动机构,固定滑轨架(1)安装在工作楼层中,伸缩滑轨架(2)滑动安装在固定滑轨架(1)中,滑轨车(3)滑动安装在伸缩滑轨架(2)中,接料斗(4)安装在滑轨车(3)上,竖滑轨架(5)的上端与固定滑轨架(1)的外端连接,竖滑轨架(5)位于楼层外部,两个滚轮托板(6)分别安装在固定滑轨架(1)的下端面的左右两侧,两个滚轮托板(6)的外端分别与竖滑轨架(5)的上端的左右两侧连接,支撑架(7)的上端与滑轨车(3)的下端面转动连接,支撑架(7)的下端的左右两侧均转动安装有滚轮(8),两个滚轮(8)分别与竖滑轨架(5)的左右两侧和两个滚轮托板(6)滚动连接,竖滑轨架(5)的左右两侧的下部均设置有滑孔,两个限位插块(9)分别滑动安装在竖滑轨架(5)的两个滑孔中,两个限位插块(9)均伸入竖滑轨架(5)的内部,并且两个限位插块(9)分别将两个滚轮(8)挡住,多个电推杆(10)的移动端分别与竖滑轨架(5)的左右外侧壁连接,多个电推杆(10)的固定端分别与两个限位插块(9)连接,两个驱动机构安装分别安装在固定滑轨架(1)的左右两侧,两个驱动机构均与接料斗(4)传动连接。

2.如权利要求1所述的一种建筑施工悬挑式移动落料平台,其特征在于,还包括两个接触开关(11),两个接触开关(11)安装在竖滑轨架(5)的左右两侧的下部,两个接触开关(11)的接触臂分别与两个滚轮(8)接触。

3.如权利要求1所述的一种建筑施工悬挑式移动落料平台,其特征在于,还包括多个下安装板(12)和两个辅助安装板(13),固定滑轨架(1)的左右两侧分别安装有多个下安装板(12),竖滑轨架(5)的左右两侧均安装有辅助安装板(13),多个下安装板(12)和两个辅助安装板(13)上均设置有多个安装孔。

4.如权利要求3所述的一种建筑施工悬挑式移动落料平台,其特征在于,还包括多个立柱(14)、多个伸缩杆(15)和上安装板(16),多个立柱(14)的下端分别与多个下安装板(12)连接,多个伸缩杆(15)分别滑动安装在多个立柱(14)上,多个上安装板(16)分别安装在多个伸缩杆(15)的上端,多个上安装板(16)均设置有多个安装孔。

5.如权利要求1所述的一种建筑施工悬挑式移动落料平台,其特征在于,还包括坡道(17),坡道(17)安装在固定滑轨架(1)的内端的侧壁上,坡道(17)的上端与滑轨车(3)的上端面平齐。

6.如权利要求1所述的一种建筑施工悬挑式移动落料平台,其特征在于,驱动机构包括两个链轮(18)、链条(19)、连接块(20)和减速电机(21),两个链轮(18)分别通过支架安装在固定滑轨架(1)的前后两端上,链条(19)套装链接在两个链轮(18)上,链条(19)上安装有连接块(20),连接块(20)与接料斗(4)连接,减速电机(21)安装在链轮(18)的支架上,减速电机(21)的输出轴与链轮(18)同心连接。

7.如权利要求1所述的一种建筑施工悬挑式移动落料平台,其特征在于,还包括取料门(22)、多个铰链(23)、竖杆(24)和挂钩(25),接料斗(4)的内端面设置有取料口,取料门(22)通过多个铰链(23)转动安装在接料斗(4)的取料口上,取料门(22)的上端设置有竖杆(24),挂钩(25)转动安装在接料斗(4)的侧壁上,挂钩(25)与接料斗(4)之间设置有扭簧,挂钩(25)与竖杆(24)钩挂连接。
