专利号: 2022214613862
申请人: 无锡神八机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

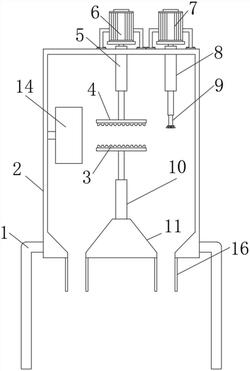

1.一种上轨道连盘加工用车削打磨一体机,其特征在于:包括支撑组件;

所述支撑组件内部安装有可转动的固定组件,所述支撑组件内部靠近固定组件的一侧安装有打磨板(14),另一侧安装有车削组件;

所述固定组件用于固定上轨道连盘,且固定组件带动固定后的上轨道连盘转动;

所述打磨板(14)用于打磨转动时的上轨道连盘;

所述车削组件用于车削转动时的上轨道连盘。

2.根据权利要求1所述的一种上轨道连盘加工用车削打磨一体机,其特征在于:所述支撑组件包括安装架(2);

所述安装架(2)对称的两侧均固定连接有支撑腿(1),且安装架(2)相邻于支撑腿(1)的一侧开设有加工腔(15)。

3.根据权利要求2所述的一种上轨道连盘加工用车削打磨一体机,其特征在于:所述固定组件包括第三电动推杆(10)和第一电动推杆(5);

所述第三电动推杆(10)固定连接于加工腔(15)的内部底端;

所述第一电动推杆(5)固定连接于加工腔(15)的内部顶端,且第一电动推杆(5)和第三电动推杆(10)的伸缩端均安装有夹板(4);

所述安装架(2)顶部固定连接有第一电机(6);

所述第一电机(6)的输出端与第一电动推杆(5)连接。

4.根据权利要求3所述的一种上轨道连盘加工用车削打磨一体机,其特征在于:所述车削组件包括第二电机(7);

所述第二电机(7)固定连接于安装架(2)顶部靠近第一电机(6)的一侧,且第二电机(7)延伸至加工腔(15)内部的输出端安装有第二电动推杆(8);

所述第二电动推杆(8)的输出端固定连接有铣刀(9)。

5.根据权利要求4所述的一种上轨道连盘加工用车削打磨一体机,其特征在于:所述加工腔(15)内部底端靠近第三电动推杆(10)的两侧均开设有斜坡(11);

所述安装架(2)底部固定连接有排屑管(16),所述排屑管(16)与斜坡(11)和加工腔(15)连通。

6.根据权利要求5所述的一种上轨道连盘加工用车削打磨一体机,其特征在于:所述安装架(2)靠近加工腔(15)的一侧转动连接有门板(12);

所述门板(12)上安装有执手锁(13)。
