专利号: 2022214624710
申请人: 扬州毅升汽车部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

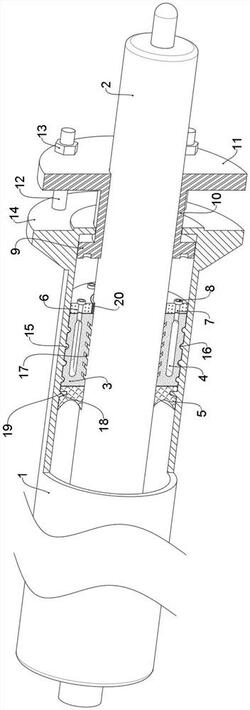

1.一种利用高压惰性气体密封压力缸的气弹簧,其特征在于:包括缸体(1)以及设置于缸体(1)内部的活塞杆(2),所述缸体(1)的内部右端设置有导向座(3),所述导向座(3)采用橡胶材质,所述导向座(3)的内部中部开设有膨胀腔(4),所述导向座(3)的左侧接触连接有挡环(5),所述挡环(5)远离导向座(3)的一侧为内凹的弧形结构,所述导向座(3)的右侧接触连接有限位环(6),所述限位环(6)以及挡环(5)均套设于活塞杆(2)的环侧,所述限位环(6)的左右两侧正对膨胀腔(4)的位置开设有导气孔(7),所述限位环(6)的右侧正对导气孔(7)的位置固定连接有导气头(8),所述限位环(6)的右侧设置有调节板(9),所述限位环(6)与调节板(9)之间填充有惰性气体,所述调节板(9)的右侧设置有连接环(10),所述连接环(10)穿过缸体(1)的右端固定连接有控制板(11),所述控制板(11)以及连接环(10)均套设于活塞杆(2)的环侧,所述控制板(11)的左右两侧穿设有多个调节螺杆(12),所述调节螺杆(12)穿过控制板(11)的位置环侧套设有调节螺母(13),所述调节螺杆(12)的左端固定连接有固定环(14),所述固定环(14)固定连接在缸体(1)的右端环侧。

2.根据权利要求1所述的一种利用高压惰性气体密封压力缸的气弹簧,其特征在于:所述缸体(1)的内环侧固定连接有多个定位环(15),所述导向座(3)的外环侧正对定位环(15)的位置固定连接有定位槽(16)。

3.根据权利要求1所述的一种利用高压惰性气体密封压力缸的气弹簧,其特征在于:所述导向座(3)的内环侧开设有多个呈环形的密封槽(17),多个所述密封槽(17)彼此之间等距设置,所述密封槽(17)的截面为平行四边形结构。

4.根据权利要求1所述的一种利用高压惰性气体密封压力缸的气弹簧,其特征在于:所述挡环(5)的外环侧开设有安装槽(18),所述缸体(1)的内环侧正对安装槽(18)的位置固定连接有安装条(19),所述安装条(19)的截面为直角梯形且斜边设置于左侧。

5.根据权利要求1所述的一种利用高压惰性气体密封压力缸的气弹簧,其特征在于:所述限位环(6)与活塞杆(2)之间设置有密封垫(20),所述密封垫(20)采用橡胶材质。

6.根据权利要求1所述的一种利用高压惰性气体密封压力缸的气弹簧,其特征在于:所述限位环(6)与调节板(9)之间的距离为3‑5厘米。
