专利号: 2022214756940
申请人: 浙江宝杰环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

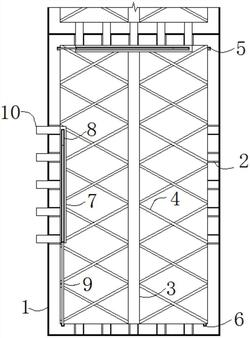

1.一种便于安装的高强度建筑铝模板,其特征在于:包括:

铝模板本体(1),所述铝模板本体(1)的内部等间距开设有穿孔(2),所述铝模板本体(1)的内侧面焊接连接有金属竖板(3),所述金属竖板(3)的左右两侧均焊接连接有金属加强筋(4),所述铝模板本体(1)的顶端开设有第一限定孔(5),所述铝模板本体(1)的底端开设有第二限定孔(6),且第一限定孔(5)和第二限定孔(6)均关于铝模板本体(1)的中心线对此设置;

定位板(7),所述定位板(7)位于铝模板本体(1)的左端,所述定位板(7)的内部开设有滑槽(8),所述滑槽(8)的内部设置有限定杆(9),所述定位板(7)的外侧面焊接连接有插杆(10)。

2.根据权利要求1所述的一种便于安装的高强度建筑铝模板,其特征在于:所述铝模板本体(1)的顶端、底端、左端和右端均开设有穿孔(2),且穿孔(2)的长度尺寸等于插杆(10)长度尺寸的二分之一。

3.根据权利要求1所述的一种便于安装的高强度建筑铝模板,其特征在于:所述金属竖板(3)和金属加强筋(4)均位于穿孔(2)的后方,且金属加强筋(4)的纵截面呈“X”字型结构,并且金属加强筋(4)与铝模板本体(1)的内壁焊接连接。

4.根据权利要求1所述的一种便于安装的高强度建筑铝模板,其特征在于:所述限定杆(9)通过螺钉与定位板(7)固定连接,且限定杆(9)与铝模板本体(1)的连接方式为卡合连接。

5.根据权利要求1所述的一种便于安装的高强度建筑铝模板,其特征在于:所述插杆(10)等间距固定在定位板(7)的外侧面,且插杆(10)与插杆(10)之间的最短距离等于穿孔(2)与穿孔(2)之间的最短距离。

6.根据权利要求1所述的一种便于安装的高强度建筑铝模板,其特征在于:所述第一限定孔(5)的中心线与第二限定孔(6)的中心线互为垂直设置。
