专利号: 2022214859858
申请人: 重庆理工大学
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种镁铝合金线材电阻点焊电极,包括电连接的上电极(10)和下电极(20),其特征在于:所述上电极(10)包括上电极帽(1)和放电电极,所述放电电极包括滑动配合的放电电极上体(5)和放电电极下体(6);上电极帽(1)内部设置内腔体(2),放电电极上体(5)配合在内腔体(2)内,滑动配合;在上电极帽(1)的中心位置,设置有顶杆(4);

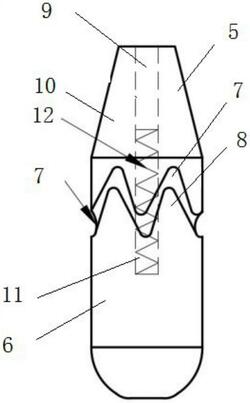

放电电极上体(5)和放电电极下体(6)通过两者之间对应设置的凹槽(7)和凸块(8)的相互嵌合而滑动连接;在放电电极上体(5)的中心位置,设置了顶杆孔(9),顶杆孔(9)的位置与顶杆(4)对应;在放电电极下体(6)的中心位置,设置了弹簧槽(11),弹簧槽(11)是盲孔,孔底设置弹簧(12),顶杆(4)的下端穿过顶杆孔(9)而压在弹簧(12)上;

所述下电极(20),包括金属帽(13)、熔丝(14)和导电端子,金属帽(13)与熔丝(14)之间通过点焊连接,金属帽(13)与上电极(10)的放电电极下体(6)的下端通过点焊连接,形成导电通路。

2.根据权利要求1所述的镁铝合金线材电阻点焊电极,其特征在于:在上电极帽(1)内腔体(2)下端,设置向外凸出的滑动部(3),能与放电电极上体(5)的凹槽(7)配合。

3.根据权利要求1所述的镁铝合金线材电阻点焊电极,其特征在于:顶杆(4)的下边缘与上电极帽(1)的下边缘等高,位于同一平面上。

4.根据权利要求3所述的镁铝合金线材电阻点焊电极,其特征在于:金属帽(13)是铜质材料。

5.根据权利要求1—4任一所述的镁铝合金线材电阻点焊电极,其特征在于:所述的熔丝(14),是镁铝合金,由直段(41)、斜向上段(42)和斜向下段(43)依次连接构成,直段(41)是一段直线段,在直段(41)与斜向上段(42)之间设置有弧形过渡段(44)。

6.根据权利要求5所述的镁铝合金线材电阻点焊电极,其特征在于:斜向上段(42)倾斜向上,从直段(41)的一端向另一端斜向上延伸,斜向下段(43)从斜向上段(42)的顶端向下斜向延伸。
