专利号: 2022215031572
申请人: 广东卓柏信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

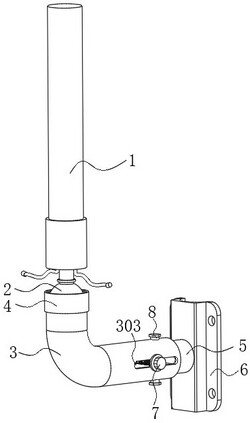

1.一种室外全向天线,其特征在于,包括天线本体(1),所述天线本体(1)的下侧设置有调节外筒(3),所述调节外筒(3)的内部设置有调节内筒(5),所述天线本体(1)的底端设置有旋转件,所述调节外筒(3)的外表面设置有紧固件(4)和调节件;

所述旋转件包括设置在天线本体(1)的底面的转向球(2),所述调节外筒(3)的顶端开设有与转向球(2)配合的球座(301),所述调节外筒(3)的顶端开设有多组切口(302),且调节外筒(3)的部分结构为弹性塑料板,所述调节外筒(3)的外表面设置有紧固件(4)。

2.根据权利要求1所述的一种室外全向天线,其特征在于,所述转向球(2)的三分之二体积位于球座(301)的内部。

3.根据权利要求1所述的一种室外全向天线,其特征在于,所述紧固件(4)包括与调节外筒(3)外表面啮合连接的螺纹套筒,且螺纹套筒的长度与切口(302)的深度相同。

4.根据权利要求1所述的一种室外全向天线,其特征在于,所述调节件包括螺栓(7)和螺钉(8),所述螺栓(7)设置在调节槽(303)的内部,所述调节槽(303)贯穿开设在调节外筒(3)和调节内筒(5)的外表面。

5.根据权利要求4所述的一种室外全向天线,其特征在于,所述螺钉(8)设置有对称的两组,且螺钉(8)与调节外筒(3)和调节内筒(5)外表面啮合连接,且调节内筒(5)的外表面开设有多组螺纹槽。

6.根据权利要求1所述的一种室外全向天线,其特征在于,所述调节内筒(5)的一端固定连接有安装板(6)。
