专利号: 2022215057587
申请人: 靖江源泉泵阀制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

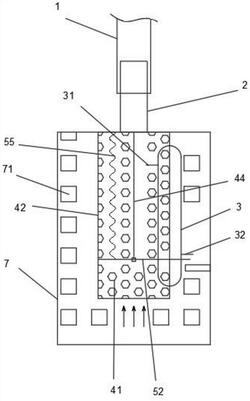

1.一种防堵塞自清洁化工泵,包括泵体、抽水管和进水过滤装置,泵体通过抽水管与进水过滤装置连接,其特征在于,所述进水过滤装置包括内筒、外筒、拨动机构、刮环和弹性件,外筒套接在内筒上,内筒和外筒上分别设置有若干第一过滤孔和第二过滤孔;刮环套接在内筒周围,弹性件的一端与刮环连接,另一端与内筒靠近抽水管的一端连接,弹性件将刮环驱动至内筒连接抽水管的端部;拨动机构包括设置在内筒侧面的一对滑轮槽、安装在滑轮槽中的滑轮,将一对滑轮转动连接的传动带,连接在传动带两侧面的呈中心对称设置的第一拨板和第二拨板,第一拨板或第二拨板将刮环间歇性地驱动至内筒远离抽水管的一端。

2.根据权利要求1所述的防堵塞自清洁化工泵,其特征在于,所述刮环包括呈圆弧形状的刮环本体、延伸部和挂杆,刮环本体抵接在内筒的外表面,延伸部连接在刮环本体的缺口上,挂杆的两端与延伸部相连,挂杆与刮环本体的缺口相对设置;所述第一拨板或第二拨板将挂杆间歇性地驱动至内筒远离抽水管的一端。

3.根据权利要求2所述的防堵塞自清洁化工泵,其特征在于,所述内筒的外侧壁上设置有若干滑轨,滑轨与内筒的中轴线平行;所述刮环上设置有若干滑块,滑块与滑轨匹配吻合。

4.根据权利要求3所述的防堵塞自清洁化工泵,其特征在于,所述第一拨板或第二拨板抵接所述挂杆的一侧面为第一斜面,第一斜面与传动带之间形成钝角。

5.根据权利要求4所述的防堵塞自清洁化工泵,其特征在于,所述外筒内壁上连接有连杆,连杆朝向内筒外侧壁的一端上连接有锲块,锲块设置在靠近所述传动带远离所述抽水管的一端,锲块的中部设置有槽口;锲块朝向所述挂杆的侧面为第二斜面,第二斜面与所述传动带之间形成钝角,第一斜面与第二斜面之间形成“V”字形结构;传动带运转时,第一拨板和第二拨板推动所述挂杆朝向锲块运动,挂杆沿第二斜面逐渐远离所述传动带,直至越过第一拨板或第二拨板,在所述弹性件的驱动下向内筒连接抽水管的端部运动;所述第一拨板或第二拨板穿过所述槽口。

6.根据权利要求5所述的防堵塞自清洁化工泵,其特征在于,所述内筒上连接有法兰,所述抽水管套接在所述法兰外周。
