专利号: 2022215083702
申请人: 中国科学院大学宁波华美医院
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

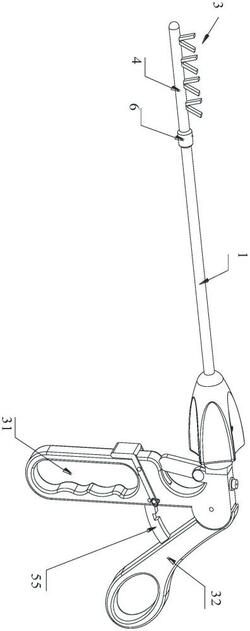

1.一种多功能腹腔镜肠钳,包括:

钳体,被构造为具有一个进入到人体内部的圆柱体;

固定手柄,固设与所述钳体的一端;

钳爪,设置于钳体上且位于所述固定手柄相对的一端;

其特征在于:

所述多功能腹腔镜肠钳还包括:

旋转杆,被构造为提供一个用于安装所述钳爪的结构,且所述旋转杆可转动的设于钳体远离所述固定手柄的一端;

驱动组件,设置于所述钳体内用于驱动钳爪活动;

其中,所述钳爪设有多组,且沿所述旋转杆的轴向方向均匀分布;所述钳爪包括固定钳和活动钳,所述固定钳固设于与所述旋转杆的外壁且向远离所述旋转杆的中轴线的方向延伸;所述活动钳可旋转的设于旋转杆的外壁上;所述驱动组件同时驱动多个所述活动钳旋转以使多个所述活动钳的侧壁同时与相应所述固定钳的侧壁抵触。

2.根据权利要求1所述的多功能腹腔镜肠钳,其特征在于:所述固定钳的延伸方向与所述旋转杆的中轴线的延伸方向在同一空间平面内倾斜相交;

所述活动钳的长度方向与相对应的所述固定钳的延伸方向在同一空间平面内倾斜相交形成夹角α;夹角α的取值范围为0.9度‑34.9度。

3.根据权利要求2所述的多功能腹腔镜肠钳,其特征在于:所述活动钳与所述旋转杆接触的一端设有半齿轮,所述半齿轮可转动的设于旋转杆上以使所述活动钳沿带动半齿轮的中轴线顺时针或逆时针转动。

4.根据权利要求3所述的多功能腹腔镜肠钳,其特征在于:所述旋转杆与所述钳体衔接端设有旋转环,所述钳体远离所述固定手柄的一端插入所述旋转环内以使所述旋转环与所述钳体可转动的连接。

5.根据权利要求4所述的多功能腹腔镜肠钳,其特征在于:位于所述旋转环内的所述钳体的一端部分沿所述旋转杆的轴向方向内凹形成凹槽;

所述凹槽的内壁上设有若干个限位槽,所述限位槽沿所述旋转杆的圆周方向均匀分布;

所述旋转环上设有限位杆;所述限位杆可沿所述旋转环径向方向滑动。

6.根据权利要求5所述的多功能腹腔镜肠钳,其特征在于:所述限位杆在所述旋转环的经常方向上的投影呈L形;

将所述限位杆定义为具有短边和长边;所述短边插入所述限位槽内以使所述旋转环在圆周方向上限位;

所述长边在所述旋转环上沿所述旋转环的径向方向上滑动。

7.根据权利要求6所述的多功能腹腔镜肠钳,其特征在于:所述短边设有弹簧,所述弹簧两端分别固连所述短边和所述旋转环的内壁。

8.根据权利要求3所述的多功能腹腔镜肠钳,其特征在于:所述驱动组件包括:

活动手柄,被构造为一端可转动的设于钳体上;

拉杆,被构造为一端与所述活动手柄铰接;

齿条,被构造为可转动设于所述拉杆远离手柄的一端,且所述齿条均与所述半齿轮啮合。

9.根据权利要求8所述的多功能腹腔镜肠钳,其特征在于:所述驱动组件还包括导向槽;所述导向槽开设于所述固定手柄上;

导向块,被构造为固设于所述活动手柄上;所述导向块插入所述导向槽内。

10.根据权利要求9所述的多功能腹腔镜肠钳,其特征在于:所述导向块部分内凹形成定位槽;

所述导向槽内壁上设有与所述定位槽间隙配合的定位块;其中,所述定位块采用弹性件与导向槽的内壁连接。
