专利号: 2022215385401
申请人: 浙江浙南合金制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

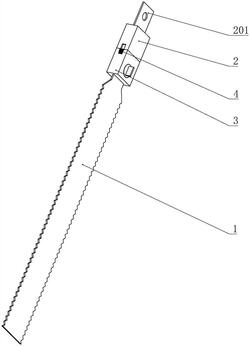

1.硬质合金往复锯片,包括锯片体,所述锯片体两侧皆设有锯齿,所述锯片体一端设有连接片,所述连接片设有连接孔,其特征在于:还包括连接块、转向块、定位机构,所述连接片与所述转向块可拆卸连接,所述转向块与所述连接块转动连接,所述定位机构固定所述转向块与所述连接块之间的旋转角度,所述连接块背向所述转向块的一侧设有连接头。

2.根据权利要求1所述的硬质合金往复锯片,其特征在于:所述定位机构包括定位滑块和复位弹簧,所述连接块面向所述转向块的一侧设有与所述定位滑块适配的滑孔,所述复位弹簧位于所述滑孔中,所述转向块对应所述定位滑块的位置设有与其适配的定位槽。

3.根据权利要求2所述的硬质合金往复锯片,其特征在于:所述转向块侧壁设有连通所述定位槽的定位口,所述定位口贯通所述转向块面向所述连接块的端面。

4.根据权利要求3所述的硬质合金往复锯片,其特征在于:所述定位滑块面向所述定位口的一侧设有推块,所述滑孔设有与所述推块适配的让位孔。

5.根据权利要求4所述的硬质合金往复锯片,其特征在于:所述推块顶面设有防滑纹。

6.根据权利要求3所述的硬质合金往复锯片,其特征在于:所述定位口面向所述连接块的一侧的开口两侧倒斜角设置。

7.根据权利要求1所述的硬质合金往复锯片,其特征在于:所述转向块面向所述连接块的一侧设有螺纹柱,所述连接块设有与所述螺纹柱适配的螺纹孔。

8.根据权利要求1所述的硬质合金往复锯片,其特征在于:所述转向块设有与所述连接片适配的插槽,所述转向块侧壁设有连通所述插槽的安装孔,所述转向块设有与所述安装孔螺纹连接的安装螺栓,所述安装螺栓面向所述插槽的一侧设有与所述连接孔适配的凸台,所述插槽设有与所述凸台适配的让位孔。

9.根据权利要求8所述的硬质合金往复锯片,其特征在于:所述安装螺栓背向所述插槽的一侧设有驱动板。

10.根据权利要求1所述的硬质合金往复锯片,其特征在于:所述连接头与所述连接片呈相同结构设置。
