专利号: 2022215772211
申请人: 苏州晟励得橡塑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

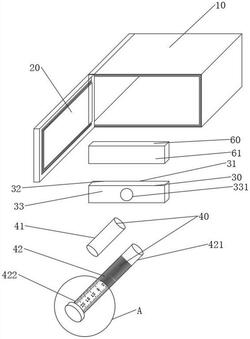

1.一种密封件压力应变测试装置,其特征在于,包括测试箱体(10)、密封门(20)、设置于所述测试箱体(10)内的夹持部(30)和应变加载组件(40),所述应变加载组件(40)靠近所述密封门(20)设置,所述夹持部(30)设置于所述应变加载组件(40)远离所述密封门(20)的一侧,所述应变加载组件(40)包括套管(41)和部分套设于所述套管(41)内的推杆(42),所述套管(41)的外表面与所述测试箱体(10)固定连接,所述套管(41)的内表面与所述推杆(42)螺纹连接,所述推杆(42)的两端分别设置驱动部(421)和控制部(422),所述驱动部(421)活动抵接所述夹持部(30),所述控制部(422)的表面设有刻度线(50),所述驱动部(421)驱动所述夹持部(30)夹紧密封件时,所述控制部(422)旋入所述套管(41)。

2.根据权利要求1所述的密封件压力应变测试装置,其特征在于,所述装置还包括抵接部(60),所述抵接部(60)贴合所述测试箱体(10)的内壁,所述抵接部(60)与所述夹持部(30)相对设置。

3.根据权利要求2所述的密封件压力应变测试装置,其特征在于,所述抵接部(60)设有抵接面(61),所述夹持部(30)设有夹紧面(31),所述抵接面(61)和所述夹紧面(31)的延伸方向相一致。

4.根据权利要求3所述的密封件压力应变测试装置,其特征在于,所述夹持部(30)还包括夹紧端(32)和驱动端(33),所述夹紧面(31)位于所述夹紧端(32)上,所述驱动部(421)活动抵接所述驱动端(33)。

5.根据权利要求4所述的密封件压力应变测试装置,其特征在于,所述驱动端(33)设有配合凹槽(331),所述配合凹槽(331)位于所述夹持部(30)远离所述抵接部(60)的一端,所述驱动部(421)容置于所述配合凹槽(331)中。

6.根据权利要求5所述的密封件压力应变测试装置,其特征在于,所述配合凹槽(331)包括配合底面(3311)和限位侧面(3312),所述配合底面(3311)与所述限位侧面(3312)形成一圆柱形空间(70),所述驱动部(421)容置于所述圆柱形空间(70)中。

7.根据权利要求6所述的密封件压力应变测试装置,其特征在于,所述配合底面(3311)的延伸方向与所述夹紧面(31)的延伸方向相一致。

8.根据权利要求1所述的密封件压力应变测试装置,其特征在于,所述控制部(422)的末端设有旋钮。
