专利号: 2022215796451
申请人: 青岛金广进食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

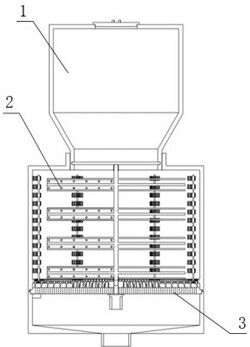

1.一种辣椒粉均匀搅拌装置,包括机箱(1)、搅拌组件(2)、混匀组件(3),其特征在于:

所述搅拌组件(2)和混匀组件(3)位于机箱(1)内部,且混匀组件(3)位于搅拌组件(2)的下方,所述机箱(1)包括进料箱(11)和搅拌箱(12),进料箱(11)内设置分配圆盘(111),分配圆盘(111)的周向设有若干均匀分配的进料孔(1111)。

2.根据权利要求1所述的一种辣椒粉均匀搅拌装置,其特征在于:所述进料箱(11)上部为圆柱筒(112),下部为圆锥筒(113),圆锥筒(113)底部设置第一出料口(114),第一出料口(114)内壁上设置环形卡槽(115),分配圆盘(111)边缘与环形卡槽(115)卡接,进料箱(11)顶部设置第一入料口(116),第一入料口(116)上安装有仓盖(117),仓盖(117)与进料箱(11)顶部的固定座(118)活动链接。

3.根据权利要求2所述的一种辣椒粉均匀搅拌装置,其特征在于:所述搅拌箱(12)包括上箱体(121)和下箱体(122),上箱体(121)底部设置卡槽(1211),上箱体(121)内壁底部设置内环齿(1212),顶部设有第二入料口(1213)且与第一出料口(114)外壁螺纹连接,下箱体(122)顶部设置环形凸起(1221),环形凸起(1221)与卡槽(1211)卡接,下箱体(122)底部中轴处设置第二出料口(1222)。

4.根据权利要求1所述的一种辣椒粉均匀搅拌装置,其特征在于:所述搅拌组件(2)包括第一搅拌杆(21),第一搅拌杆(21)的底部通过联轴器(23)与搅拌电机(24)连接,第一搅拌杆(21)的顶端与分配圆盘(111)连接,第一搅拌杆(21)上沿其长度方向设有若干第一搅拌桨组(22),第一搅拌桨(221)包括定位柱(2211),定位柱(2211)的一侧安装有同一朝向的V形搅拌板(2212),所述V形搅拌板(2212)上设有若干均匀分布的孔。

5.根据权利要求4所述的一种辣椒粉均匀搅拌装置,其特征在于:所述搅拌组件(2)还包括第二搅拌杆(25),所述第二搅拌杆(25)上沿其长度方向设有若干第二搅拌桨组(26),第二搅拌桨(261)为矩形结构,第二搅拌桨(261)上设有均匀分布的孔,第二搅拌杆(25)底部设置齿轮(27),齿轮(27)与内环齿(1212)连接。

6.根据权利要求5所述的一种辣椒粉均匀搅拌装置,其特征在于:所述混匀组件(3)包括过滤网(31),过滤网(31)边缘与卡槽(1211)卡接,搅拌电机(24)安装在过滤网(31)下方,搅拌电机(24)的输出端穿过过滤网(31)与搅拌转盘(32)连接,所述搅拌转盘(32)上圆周等距设置若干搅拌架(321),搅拌架(321)面向过滤网(31)一端设置与搅拌转盘(32)同轴心的多个搅拌刀(3211),远离过滤网(31)一端设置安装筒(3212),安装筒(3212)与第二搅拌杆(25)的底部连接。

7.根据权利要求6所述的一种辣椒粉均匀搅拌装置,其特征在于:所述过滤网(31)下方设置振动器(33)。

8.根据权利要求3所述的一种辣椒粉均匀搅拌装置,其特征在于:所述下箱体(122)侧壁与第二出料口(1222)之间为斜面(1223)。
