专利号: 202221589691X
申请人: 张亮
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

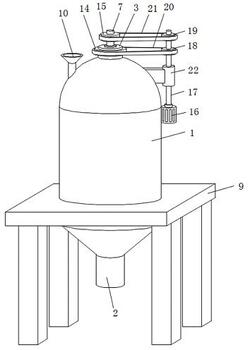

1.一种防止搅拌死角搅拌不均匀的搅拌釜反应器,其特征在于,包括釜体(1),所述釜体(1)的底端固定连接有出料管(2),所述釜体(1)顶端的中间位置处贯穿转动嵌设有转动杆(3),所述转动杆(3)的底端延伸至所述釜体(1)内,所述转动杆(3)的外壁上对称阵列固定设有多个搅拌杆一(4),位于同一侧的所述搅拌杆一(4)的另一端均固定连接有刮板(5),所述刮板(5)的远离所述搅拌杆一(4)的一侧均与所述釜体(1)的内壁抵触,所述转动杆(3)的底端开设有腔体(6),所述转动杆(3)的顶端贯穿转动嵌设有转轴一(7),所述转轴一(7)的底端延伸至所述腔体(6)内,位于所述腔体(6)内的所述转轴一(7)上阵列固定设有多个螺旋叶片(8)。

2.根据权利要求1所述的一种防止搅拌死角搅拌不均匀的搅拌釜反应器,其特征在于,所述釜体(1)的下部外壁上固定套设有支撑板(9),所述支撑板(9)的底端四角处均固定设有支腿。

3.根据权利要求1所述的一种防止搅拌死角搅拌不均匀的搅拌釜反应器,其特征在于,所述釜体(1)的一侧顶端固定设有进料管(10),所述出料管(2)上设有阀门。

4.根据权利要求1所述的一种防止搅拌死角搅拌不均匀的搅拌釜反应器,其特征在于,位于最下方的所述搅拌杆一(4)的底端均固定设有搅拌杆二(11),所述搅拌杆二(11)的底端均与所述刮板(5)相邻的一侧固定连接。

5.根据权利要求3所述的一种防止搅拌死角搅拌不均匀的搅拌釜反应器,其特征在于,所述腔体(6)的两侧上部内壁上均贯穿开设有落料孔(12),所述转动杆(3)的顶端贯穿固定嵌设有与所述转轴一(7)相匹配的轴套一(13),所述转动杆(3)的上部固定套设有皮带轮一(14),所述转轴一(7)的上部固定套设有皮带轮二(15),所述皮带轮一(14)与所述皮带轮二(15)均位于所述釜体(1)的上方。

6.根据权利要求5所述的一种防止搅拌死角搅拌不均匀的搅拌釜反应器,其特征在于,所述釜体(1)远离所述进料管(10)的一侧上部固定设有电机(16),所述电机(16)的输出端固定连接有转轴二(17),所述转轴二(17)的上部固定套设有皮带轮三(18)和皮带轮四(19),所述皮带轮三(18)与所述皮带轮一(14)之间通过皮带一(20)传动连接,所述皮带轮四(19)与所述皮带轮二(15)之间通过有皮带二(21)传动连接。

7.根据权利要求6所述的一种防止搅拌死角搅拌不均匀的搅拌釜反应器,其特征在于,所述转轴二(17)的中部转动套设有轴套二(22),所述轴套二(22)与所述釜体(1)相邻的一侧外壁之间通过支架固定连接。
