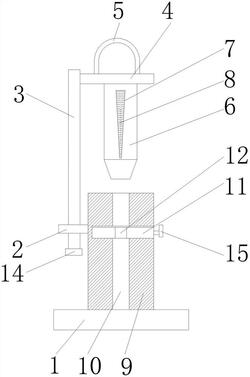

1.一种活塞环开口间隙检测工装，其特征在于：包括固定座(1)，所述固定座(1)左侧位置固定安装有固定板(2)，所述固定板(2)插接有连接杆(3)，所述连接杆(3)右侧位置固定设置有支撑板(4)，所述支撑板(4)上部位置固定安装有拉环(5)，所述支撑板(4)底部位置固定设置有插杆(6)，所述插杆(6)正面一侧设置有三角形结构的凸起(7)，所述凸起(7)正面一侧铭刻有对应位置凸起(7)宽度的刻度线(8)，所述固定座(1)上部位于插杆(6)同一纵向位置固定设置有套筒(9)，所述套筒(9)正面一侧开设有与凸起(7)适配的第一通槽(10)，所述套筒(9)上插接有能够向右侧拉出的抽拉板(11)，所述抽拉板(11)正面一侧开设有第二通槽(12)，所述抽拉板(11)内还设置有放置槽(13)。

2.根据权利要求1所述的一种活塞环开口间隙检测工装，其特征在于：所述连接杆(3)底部位置固定设置有限位块(14)。

3.根据权利要求1所述的一种活塞环开口间隙检测工装，其特征在于：所述抽拉板(11)右侧位置设置有拉块(15)。
