专利号: 202221638228X
申请人: 佛山市艺度建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

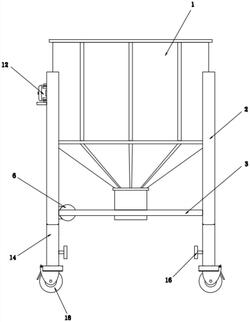

1.一种用于浇筑钢管混凝土的浇筑斗,包括料斗本体(1),其特征在于:所述料斗本体(1)的外部加设有固定支架(2),所述固定支架(2)的数量为四组且固定支架(2)的内侧面设置有下料控制机构;

所述下料控制机构包括移动槽(3),所述移动槽(3)的数量为两组且移动槽(3)的两端均与固定支架(2)固定连接,所述移动槽(3)的中部与料斗本体(1)的出料管固定连接,所述移动槽(3)的内部转动连接有双向螺纹杆(4),所述双向螺纹杆(4)的左侧外部固定套设有第一伞齿轮(5),所述移动槽(3)的左侧之间固定安装有双轴电机(6),所述双轴电机(6)的转子末端固定连接有第二伞齿轮(7)且第二伞齿轮(7)与第一伞齿轮(5)啮合连接,所述料斗本体(1)的出料管两侧均加设有挡料板(8),所述双向螺纹杆(4)的左右两侧外部均螺纹连接有移动块(9)且移动块(9)与挡料板(8)固定连接,所述料斗本体(1)的出料管开设有供挡料板(8)移动的槽口。

2.根据权利要求1所述的一种用于浇筑钢管混凝土的浇筑斗,其特征在于:所述料斗本体(1)的内部转动连接有转轴(10)且转轴(10)的数量为两组,所述转轴(10)的右端延伸至料斗本体(1)的外部并通过轴承与料斗本体(1)活动连接,所述转轴(10)的右端固定连接有皮带轮(11)且皮带轮(11)之间通过皮带转动连接,所述料斗本体(1)的左侧固定安装有驱动电机(12)且驱动电机(12)的转子末端与转轴(10)固定连接,所述转轴(10)的外部等距加设有打散棒(13)。

3.根据权利要求1所述的一种用于浇筑钢管混凝土的浇筑斗,其特征在于:所述固定支架(2)的底部设置有连接杆(14),所述连接杆(14)的内部开设有凹槽且凹槽的内部转动连接有螺杆(15),所述固定支架(2)的底部开设有螺纹孔并与螺杆(15)螺纹连接,所述连接杆(14)的外部设置有调节手轮(16),所述调节手轮(16)延伸至凹槽内部并通过轴承与连接杆(14)活动连接,所述调节手轮(16)延伸至凹槽内部的一端以及螺杆(15)的外部均固定加设有锥形轮(17)且锥形轮(17)之间啮合连接。

4.根据权利要求3所述的一种用于浇筑钢管混凝土的浇筑斗,其特征在于:所述固定支架(2)的底部两侧均固定安装有限位块,所述凹槽的内部开设有限位槽,所述限位块与限位槽之间滑动连接。

5.根据权利要求3所述的一种用于浇筑钢管混凝土的浇筑斗,其特征在于:所述连接杆(14)的底部设置有万向轮(18),所述万向轮(18)的上方设置有锁定件且万向轮(18)的外部加设有防滑层。

6.根据权利要求1所述的一种用于浇筑钢管混凝土的浇筑斗,其特征在于:两组所述挡料板(8)的面积大小总和与料斗本体(1)的出料口面积大小相匹配。
