专利号: 2022216935536
申请人: 启晗电力建设集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

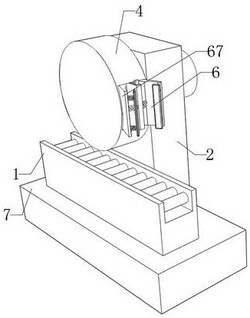

1.一种电缆敷设设备,包括底框(7),其特征在于:所述底框(7)内壁的上侧滑动连接有长块(1),所述底框(7)的顶面固定连接有支撑块(2),所述支撑块(2)的后侧固定连接有电机(3),所述电机(3)转动轴的前端延伸至支撑块(2)的前侧并固定连接有圆块(4),所述圆块(4)的右侧开设有滑槽(5),所述滑槽(5)内壁的侧面固定连接有输送块(6)。

2.根据权利要求1所述的一种电缆敷设设备,其特征在于:所述输送块(6)包括T形块(61),所述T形块(61)的侧面与滑槽(5)内壁的侧面滑动连接,所述T形块(61)的竖块的顶面开设有矩形槽(62),所述矩形槽(62)内壁的侧面滑动连接有C形块(63),所述C形块(63)的横块的底面固定连接有第一压簧(64),所述第一压簧(64)的底端与矩形槽(62)内壁的底面固定连接;

所述滑槽(5)内壁的顶面开设有插槽(65),所述插槽(65)内壁的侧面与C形块(63)左侧竖块的侧面滑动连接,所述T形块(61)的竖块的前后两侧均固定连接有第二压簧(66),两个所述第二压簧(66)相背的一端均固定连接有斜板(67),所述斜板(67)的侧面与滑槽(5)内壁的侧面滑动连接。

3.根据权利要求1所述的一种电缆敷设设备,其特征在于:所述滑槽(5)内壁侧剖面的形状为等腰梯形。

4.根据权利要求2所述的一种电缆敷设设备,其特征在于:所述斜板(67)的数量为两个,两个所述斜板(67)相对一侧的上下两侧均固定连接有弹簧,四个所述弹簧两个为一组两两相对的一端均固定连接有橡胶块。

5.根据权利要求2所述的一种电缆敷设设备,其特征在于:所述插槽(65)的数量为三个,三个所述插槽(65)等距呈直线开设在滑槽(5)内壁的顶面。

6.根据权利要求1所述的一种电缆敷设设备,其特征在于:所述长块(1)的顶面开设有放置槽,所述放置槽内壁的侧面转动连接有输送辊。

7.根据权利要求1所述的一种电缆敷设设备,其特征在于:所述底框(7)内壁底面的左右两侧均连接有短行程油缸,所述短行程油缸伸缩杆的顶端与长块(1)的底面固定连接。
