专利号: 2022217165976
申请人: 武汉兴诚海水泥制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

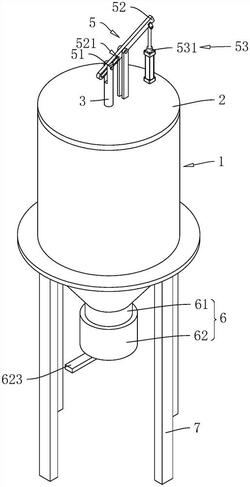

1.一种环保型混凝土原料储存装置,包括储料罐(1)和盖板(2),其特征在于:还包括伸缩杆(3);

所述伸缩杆(3)滑动设置在所述盖板(2)上且滑动方向和储料罐(1)的轴线平行,所述伸缩杆(3)的顶部伸出所述储料罐(1),所述伸缩杆(3)的底部伸入所述储料罐(1)内;

所述伸缩杆(3)的侧壁上沿其轴线方向间隔设置有多组搅动杆(4),每组搅动杆(4)设置有多个,多个所述搅动杆(4)沿所述伸缩杆(3)的周向方向间隔布设;

所述盖板(2)上设置有用于驱动所述伸缩杆(3)往复伸缩的驱动组件(5);

所述储料罐(1)的底部设置有出料口(11),所述储料罐(1)上设置有对所述出料口(11)进行封堵的封堵组件(6)。

2.根据权利要求1所述的环保型混凝土原料储存装置,其特征在于:所述驱动组件(5)包括驱动杆(51)和撬杆(52);

所述驱动杆(51)固定连接于所述伸缩杆(3)的顶部,所述撬杆(52)转动连接在所述盖板(2)上且转动轴线和所述储料罐(1)的轴线垂直,所述撬杆(52)的一端开设有供所述驱动杆(51)和所述撬杆(52)之间相对移动的长条孔(521),所述驱动杆(51)的一端贯穿所述长条孔(521);

所述驱动组件(5)还包括驱动所述撬杆(52)远离所述驱动杆(51)的一端沿与所述储料罐(1)的轴线平行的方向往复运动的驱动件(53)。

3.根据权利要求2所述的环保型混凝土原料储存装置,其特征在于:所述撬杆(52)的转动轴线到所述驱动杆(51)轴线的距离小于所述撬杆(52)的转动轴线到所述撬杆(52)与所述驱动件(53)的动力输出端连接点之间的距离。

4.根据权利要求1所述的环保型混凝土原料储存装置,其特征在于:所述伸缩杆(3)的外侧壁对应每组所述搅动杆(4)的位置处同心套设有多个搅动环(8),每个所述搅动环(8)和每组的多个所述搅动杆(4)之间均固定连接。

5.根据权利要求4所述的环保型混凝土原料储存装置,其特征在于:靠近所述储料罐(1)内侧壁的所述搅动环(8)和所述储料罐(1)的内侧壁贴合。

6.根据权利要求5所述的环保型混凝土原料储存装置,其特征在于:两组相邻的所述搅动杆(4)沿所述伸缩杆(3)轴向方向的距离小于所述伸缩杆(3)的伸缩行程。

7.根据权利要求6所述的环保型混凝土原料储存装置,其特征在于:所述封堵组件(6)包括出料嘴(61)和密封盖(62);

所述出料嘴(61)固定连接于所述储料罐(1)的底部且和所述储料罐(1)连通,所述密封盖(62)螺纹连接于所述出料嘴(61)的底部。

8.根据权利要求7所述的环保型混凝土原料储存装置,其特征在于:所述密封盖(62)的顶部固定连接有连接杆(621),所述连接杆(621)的轴线和所述储料罐(1)的轴线平行,所述连接杆(621)的外侧壁沿其轴线方向间隔固定连接有多个搅拌杆(622)。
