专利号: 2022217340674
申请人: 王涛
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

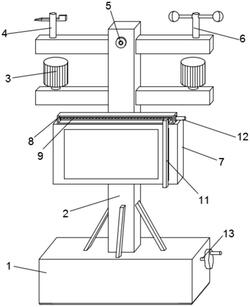

1.一种建筑工程用扬尘监控设备,包括底座(1),其特征在于,所述底座(1)的顶部安装有支撑杆(2),所述支撑杆(2)上安装有扬尘传感器(3)、风向传感器(4)、摄像头(5)、风速传感器(6)和显示屏(7),所述显示屏(7)顶部安装有安装壳(8),所述安装壳(8)上安装有清洁机构,所述底座(1)的内部安装有移动机构。

2.根据权利要求1所述的一种建筑工程用扬尘监控设备,其特征在于,所述清洁机构包括螺纹杆(9)、螺纹座(10)、刷杆(11)和驱动电机(12),所述螺纹杆(9)转动安装在安装壳(8)的内部,所述螺纹座(10)滑动安装在安装壳(8)的内部且螺纹连接在螺纹杆(9)上,所述刷杆(11)安装在螺纹杆(9)前侧,所述驱动电机(12)安装在安装壳(8)外壁上,所述驱动电机(12)的驱动端与螺纹杆(9)的右端固定连接。

3.根据权利要求1所述的一种建筑工程用扬尘监控设备,其特征在于,所述移动机构包括双向丝杆(13)、丝母(14)、抵触杆(15)、光杆(16)、滑板(17)、支撑弹簧(18)、楔形块(19)和移动轮(20),所述双向丝杆(13)转动安装在底座(1)的内部,所述双向丝杆(13)上螺纹连接有两个丝母(14),所述丝母(14)的底部安装有抵触杆(15),所述底座(1)内壁四角处均安装有光杆(16),所述光杆(16)上滑动安装有滑板(17),所述支撑弹簧(18)套设在光杆(16)上,所述支撑弹簧(18)顶端与滑板(17)底面连接,所述支撑弹簧(18)底端与底座(1)内底壁连接,所述滑板(17)顶面对称安装有两个楔形块(19),所述滑板(17)底面四角处均安装有移动轮(20)。

4.根据权利要求3所述的一种建筑工程用扬尘监控设备,其特征在于,所述双向丝杆(13)的右端安装有摇轮,所述摇轮位于底座(1)外部。

5.根据权利要求3所述的一种建筑工程用扬尘监控设备,其特征在于,所述丝母(14)的顶部安装有导向块,所述底座(1)的内顶壁开设有导向槽,所述导向块滑动安装在导向槽的内部。

6.根据权利要求1所述的一种建筑工程用扬尘监控设备,其特征在于,所述支撑杆(2)的侧壁安装有加强筋,所述加强筋与底座(1)顶面焊接。

7.根据权利要求2所述的一种建筑工程用扬尘监控设备,其特征在于,所述刷杆(11)靠近显示屏(7)的一侧安装有刷毛,所述刷毛与显示屏(7)表面贴合。

8.根据权利要求3所述的一种建筑工程用扬尘监控设备,其特征在于,所述抵触杆(15)的底端开设有U型槽,所述U型槽的内部安装有滚轮。
