专利号: 2022217471115
申请人: 武汉富邦通达环境科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

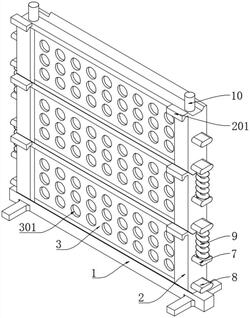

1.一种隔音降噪围挡,包括底座(1),其特征在于:所述底座(1)的上表面固定安装有隔音组件,所述隔音组件包括三个移动组件,三个所述移动组件均包括固定框(2),所述固定框(2)内依次固定安装有第一罩板(3)、憎水吸音片(4)、减震橡胶垫(5)、第二罩板(6);

三个所述固定框(2)的两侧均对称转动配合安装有两个第一转动板(7)、第二转动板(8),每相邻两个所述固定框(2)之间均对称转动配合设置有两个弹簧(9),两个所述弹簧(9)位于两个所述第一转动板(7)与两个所述第二转动板(8)之间,三个所述固定框(2)一侧的顶部均对称设置有两个与相邻所述固定框(2)相对应的第一凸起部(201),所述第一罩板(3)上开设有多个第一圆孔(301)。

2.根据权利要求1所述的一种隔音降噪围挡,其特征在于:所述底座(1)为长方体结构,所述底座(1)的两端对称设置有四个第二凸起部。

3.根据权利要求1所述的一种隔音降噪围挡,其特征在于:所述底座(1)的上表面与所述隔音组件的下表面相贴合,三个所述移动组件为上下依次设置。

4.根据权利要求1所述的一种隔音降噪围挡,其特征在于:三个所述固定框(2)的上侧均对称固定安装有两个固定柱(10),三个所述固定框(2)的下侧均对称开设有两个与两个所述固定柱(10)相对应的第二圆孔。

5.根据权利要求4所述的一种隔音降噪围挡,其特征在于:两个所述第二圆孔的内侧壁与两个所述固定柱(10)的外表面相贴合,两个所述固定柱(10)均为圆柱形结构。

6.根据权利要求1所述的一种隔音降噪围挡,其特征在于:多个所述第一圆孔(301)均布位于在所述第一罩板(3)上,且多个所述第一圆孔(301)均贯穿第一罩板(3)。

7.根据权利要求1所述的一种隔音降噪围挡,其特征在于:所述第一罩板(3)、憎水吸音片(4)、减震橡胶垫(5)、第二罩板(6)的周侧均与所述固定框(2)的内侧壁相贴合。

8.根据权利要求1所述的一种隔音降噪围挡,其特征在于:所述憎水吸音片(4)位于减震橡胶垫(5)与第一罩板(3)之间,所述减震橡胶垫(5)位于憎水吸音片(4)与第二罩板(6)之间。

9.根据权利要求1所述的一种隔音降噪围挡,其特征在于:两个所述弹簧(9)位于两个所述固定框(2)的两侧,所述弹簧(9)的一端固定在第一转动板(7)的上表面,所述弹簧(9)的另一端固定在第二转动板(8)的下表面。

10.根据权利要求1所述的一种隔音降噪围挡,其特征在于:所述第一转动板(7)位于第二转动板(8)的上侧,所述固定框(2)顶部的两端对称开设有两个与两个所述第一凸起部(201)分别相对应的凹口,两个所述第一凸起部(201)卡接在两个所述凹口的内部。
