专利号: 2022217497558
申请人: 张钊
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

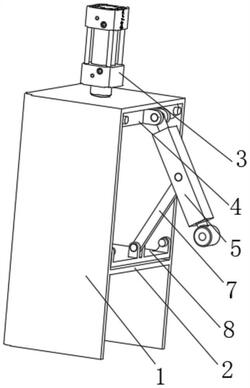

1.一种用于加工钢化玻璃的钻孔操作台,包括加工台(1)以及固设于加工台(1)内下方的托板(2),其特征在于:所述加工台(1)的顶部螺装有一组液压推杆(3),所述液压推杆(3)的输出端伸入至加工台(1)内上方并固设有钻孔机,所述钻孔机朝向托板(2)并处于托板(2)的正上方,所述加工台(1)顶部内壁的前侧固设有一组吊装座(4),所述吊装座(4)的中部与提拉杆(5)的顶端转动连接,所述提拉杆(5)的中部插设有一组压杆(7),且压杆(7)与提拉杆(5)之间转动连接,所述压杆(7)的底部设置有一组压板(8),且压板(8)上表面的前侧固设有三组吊耳(9),三组所述吊耳(9)中位于中部的吊耳(9)同压杆(7)的底端转动连接,所述压板(8)的中心处开设有贯穿压板(8)的定位孔(10),所述压板(8)位于托板(2)的正上方。

2.根据权利要求1所述的一种用于加工钢化玻璃的钻孔操作台,其特征在于:所述提拉杆(5)倾斜设置于加工台(1)内,且提拉杆(5)的底端固设有一组拉环(6),所述拉环(6)伸出至加工台(1)的外侧且拉环(6)的外表面包覆有软质硅胶层。

3.根据权利要求1所述的一种用于加工钢化玻璃的钻孔操作台,其特征在于:三组所述吊耳(9)中位于相对的两侧的吊耳(9)中部均插设有与之固定连接的连接柱(11),两组所述连接柱(11)的相向端均贯穿相邻的吊耳(9),所述吊装座(4)的两端同样固设有前端穿出至吊装座(4)前侧的连接柱(11),位于同一侧的两组连接柱(11)的外侧壁分别与弹力绳的两端固定连接。

4.根据权利要求1所述的一种用于加工钢化玻璃的钻孔操作台,其特征在于:所述压板(8)的长度和宽度分别与托板(2)的长度和宽度相适配,且压板(8)和托板(2)的相向侧均粘设有防滑橡胶垫。

5.根据权利要求1所述的一种用于加工钢化玻璃的钻孔操作台,其特征在于:所述加工台(1)的背面螺装有吸尘器,且吸尘器的吸尘端穿入至加工台(1)内并朝向托板(2)的上表面。

6.根据权利要求1所述的一种用于加工钢化玻璃的钻孔操作台,其特征在于:所述提拉杆(5)和压杆(7)均设置为外表面设置有耐磨涂层的铝合金杆,且提拉杆(5)和压杆(7)的长度之和大于托板(2)至吊装座(4)之间的间距。
