专利号: 2022217765335
申请人: 大连乾盛模具制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-06-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

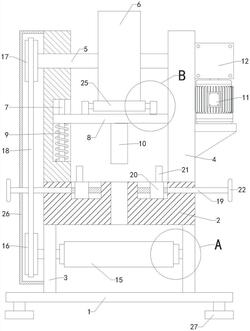

1.一种金属制品生产用数控精密冲床,其特征在于,包括底板(1)、工作台(2)、两组支撑板(3)、两组固定板(4)、转轴(5)、凸轮(6)、两组滑柱(7)、移动板(8)、两组弹簧(9)、冲孔模具(10)、电机(11)、减速器(12)、输送组件、传动组件和定位组件,工作台(2)通过两组支撑板(3)固定安装在底板(1)上端面,定位组件安装在工作台(2)上,两组固定板(4)左右对称固定安装在工作台(2)上端面,转轴(5)贯穿并转动安装在两组固定板(4)上,凸轮(6)固定安装在转轴(5)上,固定板(4)的内侧端面设有滑槽,两组滑柱(7)分别固定安装在两组滑槽内,移动板(8)与两组滑柱(7)滑动连接,传动组件安装在移动板(8)上端面,并且凸轮(6)与传动组件相互连接,两组弹簧(9)分别套装在两组滑柱(7)上,弹簧(9)处于移动板(8)下部,冲孔模具(10)固定安装在移动板(8)的下端面,工作台(2)上连通设有落料孔,并且落料孔处于冲孔模具(10)的正下方,电机(11)和减速器(12)均固定安装在右部固定板(4)的右端面,电机(11)输出端与减速器(12)输入端固定连接,减速器(12)输出端与转轴(5)右端固定连接,转轴(5)左端与输送组件相互连接,输送组件安装在两组工作台(2)上。

2.如权利要求1所述的一种金属制品生产用数控精密冲床,其特征在于,输送组件包括两组辊轴(13)、两组转辊(14)、输送带(15)、第一同步轮(16)、第二同步轮(17)和同步带(18),两组辊轴(13)前后对称贯穿并转动安装在两组支撑板(3)中间,两组转辊(14)分别固定安装在两组辊轴(13)上,并且两组转辊(14)通过输送带(15)相互连接,前部辊轴(13)的左端与第一同步轮(16)固定连接,第二同步轮(17)与转轴(5)左端固定连接,并且第二同步轮(17)和第一同步轮(16)之间通过同步带(18)相互连接。

3.如权利要求1所述的一种金属制品生产用数控精密冲床,其特征在于,定位组件包括两组丝杠(19)、两组滑块(20)、两组限位辊(21)和两组手轮(22),工作台(2)上左右对称设有两组移动槽,两组丝杠(19)分别贯穿并转动安装在两组移动槽内,两组滑块(20)分别滑动安装在两组移动槽内,并且两组滑块(20)分别与两组丝杠(19)螺纹连接,两组限位辊(21)分别转动安装在两组滑块(20)的上端面,两组丝杠(19)外侧端分别穿过两组移动槽,并且丝杠(19)的外侧端设有手轮(22)。

4.如权利要求1所述的一种金属制品生产用数控精密冲床,其特征在于,传动组件包括两组轴座(23)、连接轴(24)和辅助辊(25),两组轴座(23)左右对称固定安装在移动板(8)上端面,连接轴(24)贯穿并转动安装在两组轴座(23)上,辅助辊(25)固定安装在连接轴(24)上,并且辅助辊(25)与凸轮(6)之间滑动接触。

5.如权利要求2所述的一种金属制品生产用数控精密冲床,其特征在于,还包括防护罩(26),防护罩(26)固定盖装在左部支撑板(3)和左部固定板(4)的左端上,并且第二同步轮(17)、同步带(18)和第一同步轮(16)均处于防护罩(26)内部,左部的丝杠(19)穿过防护罩(26)。

6.如权利要求1所述的一种金属制品生产用数控精密冲床,其特征在于,还包括多组固定支腿(27),多组固定支腿(27)均匀分布固定安装在底板(1)的下端面。
