专利号: 2022217894459
申请人: 广州西锦忆生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

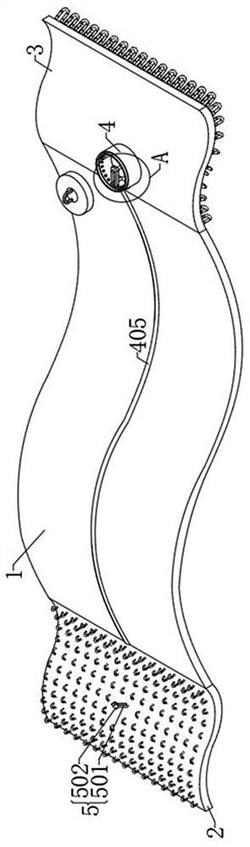

1.一种松紧度可调的绷带,包括弹力绷带(1)和弹力绷带(1)两端固定连接的魔术贴a(2)和魔术贴b(3),其特征在于,所述魔术贴b(3)上固定安装有调节组件(4),其中,所述调节组件(4)包括固定安装在魔术贴b(3)上的固定圆筒(401)和固定连接在固定圆筒(401)和魔术贴a(2)之间的连接绳(405),所述固定圆筒(401)的顶部转动连接有转动盖(402),所述转动盖(402)的底部连接有夹持板(404),所述连接绳(405)的一端固定连接在夹持板(404)内,所述连接绳(405)滑动穿过弹力绷带(1)且位于弹力绷带(1)的中心位置,所述固定圆筒(401)的径向内壁圆周排列有卡合组件,所述卡合组件限制夹持板(404)的旋转方向和位置。

2.根据权利要求1所述的一种松紧度可调的绷带,其特征在于,所述卡合组件包括呈圆周排列开设在固定圆筒(401)上的伸缩槽(406),所述伸缩槽(406)内固定连接有弹簧(407),所述弹簧(407)的外端固定连接有能够卡接在夹持板(404)内的斜面卡块(408)。

3.根据权利要求2所述的一种松紧度可调的绷带,其特征在于,所述转动盖(402)的底部安装有转轴(403),所述转轴(403)与固定圆筒(401)之间固定连接有卷簧(409),所述夹持板(404)固定连接在转轴(403)的顶端。

4.根据权利要求3所述的一种松紧度可调的绷带,其特征在于,所述转动盖(402)活动转动安装在固定圆筒(401)的顶部,所述转动盖(402)的圆心处转动连接有转动盘(410),所述转轴(403)通过连接杆固定安装在转动盖(402)的底部,所述转动盘(410)的顶部固定连接有拉环(411)。

5.根据权利要求4所述的一种松紧度可调的绷带,其特征在于,所述固定圆筒(401)的底板开设有圆槽,所述卷簧(409)固定连接在圆槽和转轴(403)之间,所述魔术贴a(2)的顶部固定安装有卡扣组件(5),所述卡扣组件(5)活动插设在转轴(403)内。

6.根据权利要求5所述的一种松紧度可调的绷带,其特征在于,所述卡扣组件(5)包括开设在转轴(403)底端的卡槽(503),所述魔术贴a(2)的顶面固定连接有两个弹性片(501),两个所述弹性片(501)的顶部均固定安装有圆锥卡块(502),所述圆锥卡块(502)插设并活动卡接在卡槽(503)内。
