专利号: 202221835787X
申请人: 龚森
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

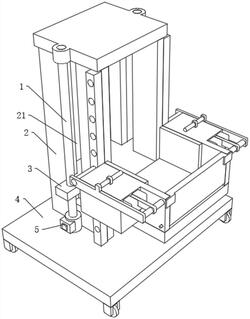

1.一种用于室外建筑的建筑升降平台,包括底座(4),其特征在于,所述底座(4)上表面侧面竖直固定连接有支撑板(2),所述支撑板(2)侧面底部固定连接有驱动电机(5),所述驱动电机(5)输出端固定连接有抬升螺杆(1),所述抬升螺杆(1)顶部采用轴承转动连接在支撑板(2)顶部,所述抬升螺杆(1)外壁螺纹连接有滑动块(3),所述滑动块(3)侧面焊接有升降台(11),所述升降台(11)侧面滑动连接有容纳箱(12),所述升降台(11)侧面转动连接有侧挡板(8),所述支撑板(2)侧面设置有防止升降平台意外坠落的安全机构。

2.根据权利要求1所述的一种用于室外建筑的建筑升降平台,其特征在于,所述安全机构包括竖直杆(6)、限位孔(7)、限位杆(15),所述竖直杆(6)焊接在支撑板(2)侧面,所述竖直杆(6)侧面沿竖直方向等距设置有限位孔(7)。

3.根据权利要求2所述的一种用于室外建筑的建筑升降平台,其特征在于,所述限位杆(15)焊接在公共板(16)侧面边缘位置,所述公共板(16)侧面中间位置固定连接有辅助杆(14),所述辅助杆(14)沿水平方向滑动设置在限位块(19)上,所述限位块(19)底部焊接在升降台(11)顶部。

4.根据权利要求3所述的一种用于室外建筑的建筑升降平台,其特征在于,所述公共板(16)侧面边缘位置转动连接有固定杆(18),所述固定杆(18)侧面转动连接有驱动杆(13),所述驱动杆(13)一端处于限位槽(17)内,所述限位槽(17)开设在升降台(11)侧面。

5.根据权利要求1所述的一种用于室外建筑的建筑升降平台,其特征在于,所述侧挡板(8)侧面顶部对称焊接有限位板(9),所述侧挡板(8)侧面顶部对称开设有固定孔(10),所述固定孔(10)直径等于固定杆(18)杆径。

6.根据权利要求1所述的一种用于室外建筑的建筑升降平台,其特征在于,所述支撑板(2)侧面沿竖直方向开设有滑动槽(21),所述滑动槽(21)宽度等于滑动块(3)宽度。
