专利号: 2022218459799
申请人: 李晓平
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

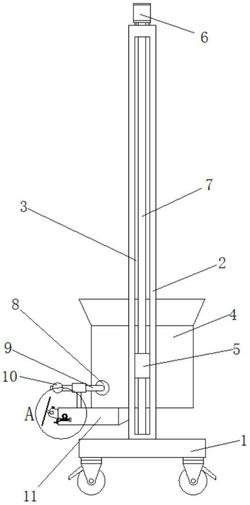

1.一种墙面抹浆机,其特征在于:包括移动座(1)、砂浆箱(4)和抹浆板(14);

所述移动座(1)顶部两侧固定安装有支架(2),所述支架(2)内贯穿开设有滑槽(3),所述砂浆箱(4)两端对称固定安装有滑块(5),所述滑块(5)滑动安装于滑槽(3)内,所述砂浆箱(4)与滑块(5)固定连接;

所述砂浆箱(4)底部固定安装有支柱(11),所述支柱(11)与转轴12转动连接,所述转轴(12)一端固定安装有活动座(13),所述抹浆板(14)一端固定安装有握把(15),所述握把(15)与活动座(13)可拆卸安装,所述握把(15)顶部开设有固定螺孔(20),所述活动座(13)顶部螺纹安装有螺栓(16),所述螺栓(16)末端位于固定螺孔(20)内转动固定;

所述转轴(12)另一端固定安装有蜗轮(18),所述支柱(11)前壁下方两侧固定安装有蜗杆架(17),所述蜗杆架(17)内转动安装有蜗杆(19),所述蜗杆(19)与蜗轮(18)相互啮合。

2.根据权利要求1所述的墙面抹浆机,其特征在于,所述砂浆箱(4)一侧固定安装有砂浆泵(8),所述砂浆泵(8)外侧输出端固定安装有输料管(9),所述输料管(9)外端安装有喷头(10)。

3.根据权利要求1所述的墙面抹浆机,其特征在于,所述支架(2)顶端固定安装有伺服电机(6),所述伺服电机(6)输出且位于滑槽(3)内固定安装有丝杆(7),所述滑块(5)内纵向贯穿开设有螺孔(21),所述丝杆(7)与螺孔(21)螺纹连接。

4.根据权利要求1所述的墙面抹浆机,其特征在于,所述所述喷头(10)安装于抹浆板(14)上方。

5.根据权利要求1所述的一种墙面抹浆机,其特征在于,所述输料管(9)两端分别与砂浆泵(8)和喷头(10)相互连通。
