专利号: 2022218575319
申请人: 颜旭
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

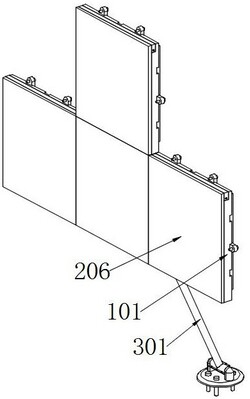

1.一种建筑墙体浇筑用模板结构,包括模板主体(1),其特征在于,所述模板主体(1)前侧表面拼接安装有塑形模板(2),所述塑形模板(2)包括模板卡槽(201),所述模板卡槽(201)内滑动安装有安装背板(203),所述安装背板(203)固定安装于塑形模面(206)后侧表面,所述塑形模板(2)后侧活动连接有支撑结构(3)。

2.根据权利要求1所述的一种建筑墙体浇筑用模板结构,其特征在于,所述模板主体(1)包括拼装背板(101),所述拼装背板(101)四侧边缘处焊接有拼接卡块(102),所述拼接卡块(102)穿插安装有紧固螺丝(103),所述拼装背板(101)四侧边缘处开设有拼接卡槽(104),所述拼接卡槽(104)内开设有紧固螺槽。

3.根据权利要求2所述的一种建筑墙体浇筑用模板结构,其特征在于,所述拼装背板(101)后侧表面开设有把手安装槽(105),所述把手安装槽(105)处通过轴承(106)旋转连接有把手基座(107),所述把手基座(107)旋转连接有一号转轴(108)。

4.根据权利要求3所述的一种建筑墙体浇筑用模板结构,其特征在于,所述模板卡槽(201)底侧固定安装有一号卡板(202),所述安装背板(203)底侧开设有一号卡槽(204),所述安装背板(203)上侧表面开设有二号卡槽(205)。

5.根据权利要求4所述的一种建筑墙体浇筑用模板结构,其特征在于,所述模板卡槽(201)上侧开设有锁条安装槽(207),所述锁条安装槽(207)内卡有紧固锁条(208),所述紧固锁条(208)底侧固定安装有二号卡板(209),所述紧固锁条(208)两端固定安装有紧固螺片(210),所述紧固螺片(210)穿插安装有螺丝。

6.根据权利要求5所述的一种建筑墙体浇筑用模板结构,其特征在于,所述支撑结构(3)包括支撑杆(301),所述支撑杆(301)上下两端固定连接有铰链式抱箍(302),所述支撑杆(301)下端铰链式抱箍(302)通过二号转轴(303)与支撑基座(304)旋转连接,所述支撑基座(304)穿插安装有安装螺栓(305)。

7.根据权利要求6所述的一种建筑墙体浇筑用模板结构,其特征在于,所述模板卡槽(201)开设于拼装背板(101)前侧表面,所述支撑杆(301)上端处铰链式抱箍(302)通过一号转轴(108)与把手基座(107)旋转连接。
