专利号: 2022218637334
申请人: 王世雄
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

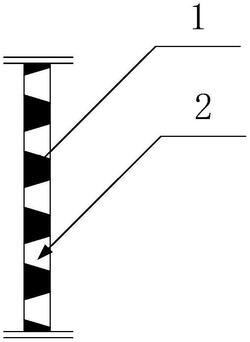

1.一种用于格栅除污机的格栅板,包括格栅板主体(1),以及设置在格栅板主体(1)上的若干个孔洞,其特征在于,所述孔洞为喇叭孔(2)。

2.根据权利要求1所述的一种用于格栅除污机的格栅板,其特征在于,所述喇叭孔(2)呈锥形,且该喇叭孔(2)孔径小的一侧设置在格栅板主体(1)的迎水面。

3.根据权利要求2所述的一种用于格栅除污机的格栅板,其特征在于,所述格栅板主体(1)呈褶皱形;且该褶皱形由若干个在格栅板主体(1)上冲压的褶皱(3)组成。

4.根据权利要求3所述的一种用于格栅除污机的格栅板,其特征在于,所述褶皱(3)横向或竖向分布在格栅板主体(1)上。

5.根据权利要求4所述的一种用于格栅除污机的格栅板,其特征在于,所述褶皱(3)的断面呈梯形。

6.根据权利要求4所述的一种用于格栅除污机的格栅板,其特征在于,所述褶皱(3)的断面呈弧形,且褶皱(3)分布在格栅板主体(1)迎水面和背水面上;所述格栅板主体(1)迎水面设置的褶皱(3)和格栅板主体(1)背水面设置的褶皱(3)间隔设置。

7.根据权利要求5或6任意一项所述的一种用于格栅除污机的格栅板,其特征在于,所述褶皱(3)的下凹位置中设置有若干个肋板(4)。

8.根据权利要求7所述的一种用于格栅除污机的格栅板,其特征在于,所述肋板(4)设置在格栅板主体(1)的背水面上。

9.根据权利要求8所述的一种用于格栅除污机的格栅板,其特征在于,所述褶皱形的格栅板主体(1)上褶皱(3)的两端分别设置有一个边条;所述边条由相互垂直的贴合板(5)和配合板(6)组成。

10.根据权利要求9所述的一种用于格栅除污机的格栅板,其特征在于,所述贴合板(5)设置在格栅板主体(1)上褶皱(3)的端部,且该贴合板(5)覆盖于褶皱(3)的端部。
