专利号: 2022218954175
申请人: 贵州省人民医院
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-07-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

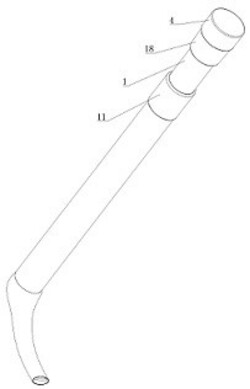

1.一种乳腺甲状腺临床拉钩组件,包括:设置在装配管(1)两端的调整组件和弯钩组件,其特征在于,所述装配管(1)尾部内侧面设置固定块(2),所述固定块(2)侧面设置贯穿的配合孔(3),所述调整组件包括:啮合连接在所述装配管(1)尾端的旋转块(4),所述旋转块(4)通过牵拉弹簧(5)连接所述装配管(1),所述旋转块(4)侧面固定设置牵拉绳(6),所述牵拉绳(6)穿过配合孔(3)连接弯钩组件;

所述弯钩组件包括:设置在装配管(1)前端的铰接架(7),所述铰接架(7)一端转动连接转动轴(8),所述转动轴(8)中间部设置衔接块(9),所述衔接块(9)侧面固定连接牵拉绳(6)一端,且所述牵拉绳(6)缠绕在所述转动轴(8)外周侧面,所述转动轴(8)外周侧面一体设置拉钩(10)。

2.根据权利要求1所述的一种乳腺甲状腺临床拉钩(10)组件,其特征在于:所述装配管(1)外周侧面和所述拉钩(10)外周侧面均包覆设置保护套(11),所述保护套(11)一体成型。

3.根据权利要求2所述的一种乳腺甲状腺临床拉钩(10)组件,其特征在于:所述保护套(11)尾端部内侧面设置若干弧形凸起(12),所述装配管(1)外周侧面设置若干弧形凹槽(13),所述弧形凸起(12)与所述弧形凹槽(13)相互啮合。

4.根据权利要求1所述的一种乳腺甲状腺临床拉钩(10)组件,其特征在于:所述转动轴(8)外周设置扭转弹簧(14),所述扭转弹簧(14)两端分别连接所述铰接架(7)和所述拉钩(10)。

5.根据权利要求1所述的一种乳腺甲状腺临床拉钩(10)组件,其特征在于:所述旋转块(4)侧面设置环形轨道(15),所述环形轨道(15)等角度设置若干拉紧构件,所述拉紧构件包括:滑动连接在所述环形轨道(15)侧面的第一铰接件(16),所述装配管(1)侧面设置第二铰接件(17),所述第一铰接件(16)与所述第二铰接件(17)之间设置拉紧弹簧。

6.根据权利要求5所述的一种乳腺甲状腺临床拉钩(10)组件,其特征在于:若干所述拉紧构件外部设置保护壳体(18),所述保护壳体(18)转动连接所述装配管(1)。

7.根据权利要求6所述的一种乳腺甲状腺临床拉钩(10)组件,其特征在于:所述装配管(1)外周侧面固定设置环形条,所述保护壳体(18)一端设置环形卡槽,所述环形卡槽与所述环形条相互扣合。

8.根据权利要求1所述的一种乳腺甲状腺临床拉钩(10)组件,其特征在于:所述装配管(1)尾端面等角度设置若干第一齿牙,所述旋转块(4)侧面等角度设置若干第二齿牙,所述第一齿牙与所述第二齿牙相互啮合。

9.根据权利要求1所述的一种乳腺甲状腺临床拉钩(10)组件,其特征在于:所述拉钩(10)整体设置为弯月状。
