专利号: 2022219141069
申请人: 江苏诚创精密机床有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

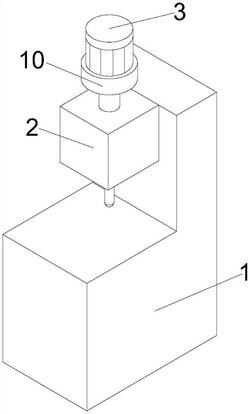

1.一种可更换刀头的垂直铣削机床,包括机床本体(1),其特征在于:所述机床本体(1)的顶部固定连接有支撑块(2),所述支撑块(2)的顶部固定连接有电机(3),所述支撑块(2)的底部通过轴承活动连接有安装块(4),所述电机(3)的输出轴贯穿至支撑块(2)的内腔并与安装块(4)传动连接,所述安装块(4)的底部开设有安装孔(5),所述安装孔(5)的内腔活动连接有刀头本体(6),所述安装孔(5)内腔的两侧均开设有固定槽(7),所述固定槽(7)的内腔滑动连接有夹持环(8),所述固定槽(7)内腔的一侧固定连接有第一弹簧(9),所述第一弹簧(9)的一侧与夹持环(8)固定连接。

2.根据权利要求1所述的一种可更换刀头的垂直铣削机床,其特征在于:所述电机(3)的底部套设有底托(10),所述底托(10)内腔底部的四周均固定连接有第二弹簧(11)。

3.根据权利要求2所述的一种可更换刀头的垂直铣削机床,其特征在于:所述第二弹簧(11)的顶部且位于底托(10)的内腔固定连接有支撑板(12),所述电机(3)的底部与支撑板(12)的顶部接触。

4.根据权利要求3所述的一种可更换刀头的垂直铣削机床,其特征在于:所述底托(10)内腔底部的四周且位于第二弹簧(11)的内部固定连接有阻尼器(13),所述阻尼器(13)的顶部与支撑板(12)固定连接。

5.根据权利要求1所述的一种可更换刀头的垂直铣削机床,其特征在于:所述刀头本体(6)的正面和背面均开设有定位槽(14),所述定位槽(14)的内腔活动连接有定位块(15)。

6.根据权利要求5所述的一种可更换刀头的垂直铣削机床,其特征在于:所述定位块(15)远离定位槽(14)内腔的一侧与安装孔(5)的内壁固定连接,所述固定槽(7)内腔的顶部和底部均开设有限位槽(16)。

7.根据权利要求6所述的一种可更换刀头的垂直铣削机床,其特征在于:所述限位槽(16)的内腔滑动连接有限位块(17),所述限位块(17)远离限位槽(16)内腔的一侧与夹持环(8)固定连接。
