专利号: 2022219186873
申请人: 泉州市航辰机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

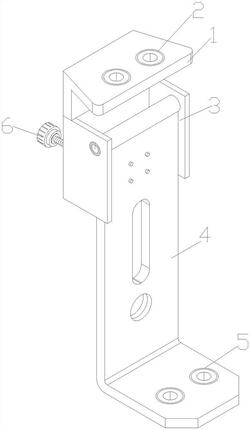

1.一种陶瓷针织机喂纱嘴,包括导纱板(1)、上喂纱孔(2)和喂纱嘴本体(4),所述导纱板(1)安装于固定架(3)顶部后端;

其特征在于:还包括调节机构(6),所述调节机构(6)设置于固定架(3)内侧,所述调节机构(6)包括轴杆(61)、刻度线(62)、指示线(63)、支撑机构(64)和保护机构(65),所述轴杆(61)设置于喂纱嘴本体(4)外侧顶部,且轴杆(61)与固定架(3)内侧顶部活动连接,所述刻度线(62)等间距设置有两个以上于固定架(3)外侧端面,且刻度线(62)覆盖于轴杆(61)外侧远离喂纱嘴本体(4)一端,所述指示线(63)设置于轴杆(61)外侧端面,所述支撑机构(64)设置于固定架(3)内侧,用于对喂纱嘴本体(4)提供辅助支撑,所述保护机构(65)设置于下喂纱孔(5)内部。

2.根据权利要求1所述一种陶瓷针织机喂纱嘴,其特征在于:所述导纱板(1)顶端面开设有上喂纱孔(2),所述固定架(3)内侧设置有喂纱嘴本体(4),所述喂纱嘴本体(4)底部开设有下喂纱孔(5)。

3.根据权利要求1所述一种陶瓷针织机喂纱嘴,其特征在于:所述支撑机构(64)包括转块(641)、螺杆(642)、传动块(643)、U型滑块(644)和连接架(645),所述转块(641)前端面中部紧固有螺杆(642),所述螺杆(642)与固定架(3)后端面开设的螺孔内侧螺纹配合,且螺杆(642)与传动块(643)后端中部转动连接,所述传动块(643)与U型滑块(644)内侧中部转动连接,所述U型滑块(644)滑动安装于连接架(645)内侧,所述连接架(645)锁固于喂纱嘴本体(4)后端面。

4.根据权利要求1所述一种陶瓷针织机喂纱嘴,其特征在于:所述保护机构(65)包括扩张口(651)、T型橡胶筒(652)、T型陶瓷筒(653)、环型槽(654)和螺纹套(655),所述扩张口(651)开设于下喂纱孔(5)内侧顶部,所述T型橡胶筒(652)粘贴于扩张口(651)和下喂纱孔(5)内侧,所述T型陶瓷筒(653)侧表面紧贴于T型橡胶筒(652)内圈,所述环型槽(654)开设于下喂纱孔(5)内侧底部,且环型槽(654)内侧设置有螺纹套(655),所述螺纹套(655)与T型陶瓷筒(653)外侧底部螺纹配合,且螺纹套(655)紧贴于环型槽(654)内侧顶端面。

5.根据权利要求1所述一种陶瓷针织机喂纱嘴,其特征在于:所述上喂纱孔(2)内侧设置有保护机构(65),且上喂纱孔(2)内侧的保护机构(65)和下喂纱孔(5)内侧的保护机构(65)为分开设置。

6.根据权利要求3所述一种陶瓷针织机喂纱嘴,其特征在于:所述U型滑块(644)垂直截面的外轮廓为梯形状,且连接架(645)内侧为相对应的梯形结构。

7.根据权利要求1所述一种陶瓷针织机喂纱嘴,其特征在于:所述喂纱嘴本体(4)左右两端顶部各设置有一个轴杆(61),且轴杆(61)外侧的刻度线(62)为环状分布。

8.根据权利要求4所述一种陶瓷针织机喂纱嘴,其特征在于:所述T型陶瓷筒(653)与喂纱嘴本体(4)顶部相齐平,且T型陶瓷筒(653)内圈与T型陶瓷筒(653)顶端面为弧形衔接。

9.根据权利要求4所述一种陶瓷针织机喂纱嘴,其特征在于:所述螺纹套(655)外径小于环型槽(654)内径,且螺纹套(655)与T型陶瓷筒(653)底端面相齐平。

10.根据权利要求3所述一种陶瓷针织机喂纱嘴,其特征在于:所述连接架(645)长度大于U型滑块(644)长度,且连接架(645)平行于喂纱嘴本体(4)后端面。
