专利号: 2022219279242
申请人: 莱芜凤凰建工集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

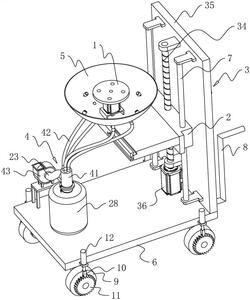

1.一种建筑用墙面施工打磨机,其特征在于:包括升降台(2)、滑移组件(3)、挡尘罩(5)和吸尘组件(4),所述滑移组件(3)用于驱动所述升降台(2)的升降,所述挡尘罩(5)安装于所述升降台(2)上,所述挡尘罩(5)内转动连接有打磨盘(1),在所述打磨盘(1)打磨墙面时,所述挡尘罩(5)边缘与墙面抵接;所述吸尘组件(4)与所述挡尘罩(5)连通,用于对所述挡尘罩(5)内部吸尘。

2.根据权利要求1所述的一种建筑用墙面施工打磨机,其特征在于:所述吸尘组件(4)包括负压风机(43)、集尘袋(28)、主吸尘管(41)和支吸尘管(42),所述支吸尘管(42)有多个,并且均与所述挡尘罩(5)连通;多个所述支吸尘管(42)均与所述主吸尘管(41)连通,所述集尘袋(28)安装于所述主吸尘管(41)远离所述支吸尘管(42)的一端;所述负压风机(43)的进气口连通有辅助管(23),所述辅助管(23)与所述主吸尘管(41)连通,并且连通处安装有滤网(24)。

3.根据权利要求2所述的一种建筑用墙面施工打磨机,其特征在于:所述集尘袋(28)与所述主吸尘管(41)可拆卸连接。

4.根据权利要求3所述的一种建筑用墙面施工打磨机,其特征在于:所述主吸尘管(41)上同轴固定连接有锁紧盘(29)和支撑块(25),所述锁紧盘(29)上螺纹连接有连接杆(30),所述主吸尘管(41)上沿其轴线滑移连接有压块(27),所述压块(27)与所述连接杆(30)转动连接;所述支撑块(25)上开设有卡接槽(26),所述压块(27)能够卡接于所述卡接槽(26)内。

5.根据权利要求1所述的一种建筑用墙面施工打磨机,其特征在于:所述滑移组件(3)包括往复丝杠(34)、支撑架(35)和电机(36),所述往复丝杠(34)转动连接于所述支撑架(35)上,且所述往复丝杠(34)的轴线与所述支撑架(35)的长度方向平行;所述电机(36)安装于所述支撑架(35)上,并且输出轴与所述往复丝杠(34)同轴固定连接;所述升降台(2)与所述往复丝杠(34)螺纹连接,并且与所述支撑架(35)相对滑移连接。

6.根据权利要求5所述的一种建筑用墙面施工打磨机,其特征在于:所述挡尘罩(5)与所述升降台(2)可拆卸连接。

7.根据权利要求6所述的一种建筑用墙面施工打磨机,其特征在于:所述升降台(2)上设置有连接螺栓(15),所述连接螺栓(15)能够穿过所述挡尘罩(5);所述连接螺栓(15)上螺纹连接有两连接螺母(16),两所述连接螺母(16)分布于所述挡尘罩(5)的两侧。

8.根据权利要求7所述的一种建筑用墙面施工打磨机,其特征在于:所述升降台(2)远离地面的侧面开设有与外界连通的第一滑移槽(21),所述升降台(2)远离所述支撑架(35)的侧面开设有与外界连通的第二滑移槽(22),所述第一滑移槽(21)和所述第二滑移槽(22)均为T型槽,所述连接螺栓(15)能够滑移连接于所述第一滑移槽(21)和所述第二滑移槽(22)内;所述第一滑移槽(21)内滑移连接有限位板(19),所述限位板(19)能够与所述连接螺栓(15)抵接;所述升降台(2)上螺纹连接有锁紧螺栓(37),所述锁紧螺栓(37)能够与所述限位板(19)螺纹连接。

9.根据权利要求1‑8任一所述的一种建筑用墙面施工打磨机,其特征在于:所述挡尘罩(5)内安装有LED灯(31),所述挡尘罩(5)为透明罩。

10.根据权利要求5所述的一种建筑用墙面施工打磨机,其特征在于:所述支撑架(35)靠近地面的一端固定连接有与其垂直的底板(6),所述底板(6)上转动连接有滚轮(9)。
