专利号: 2022219314744
申请人: 武汉德芯光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-12-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

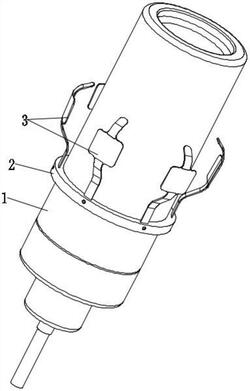

1.一种光纤测温探头,包括探头本体(1),其特征在于:所述探头本体(1)的外壁套接有基环(2),所述基环(2)在朝向探头本体(1)的端面设置有胀紧组件(3),以使探头本体(1)快速固定在安装位上。

2.根据权利要求1所述的一种光纤测温探头,其特征在于:所述探头本体(1)的外壁自外向内设置有若干个固定孔(4),且所有固定孔(4)呈周向分布。

3.根据权利要求2所述的一种光纤测温探头,其特征在于:所述基环(2)的径向上设置有与固定孔(4)一一对应的通孔(5),所述基环(2)在朝向探头本体(1)的侧面设置有插槽(6),且插槽(6)与固定孔(4)相连通。

4.根据权利要求3所述的一种光纤测温探头,其特征在于:所述胀紧组件(3)包括若干个与插槽(6)对应相连的胀紧片(7)。

5.根据权利要求4所述的一种光纤测温探头,其特征在于:所述胀紧片(7)包括嵌入插槽(6)的插接部(71),在插接部(71)的外侧依次一体成型弹性部(72)、胀紧部(73)和导向部(74),其中,弹性部(72)和胀紧部(73)均向外远离探头本体(1),且弹性部(72)的倾角小于胀紧部(73),同时导向部(74)向探头本体(1)的靠近。

6.根据权利要求5所述的一种光纤测温探头,其特征在于:所述插接部(71)设置有与通孔(5)对准的定位孔(8)。

7.根据权利要求5所述的一种光纤测温探头,其特征在于:所述胀紧部(73)的外侧面呈弧形,同时外侧面设置有若干个沿探头本体(1)轴向分布的凸楞(9)。
