专利号: 202221931794X
申请人: 湖北雨乐环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

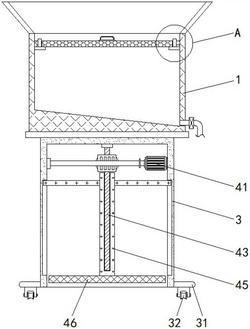

1.一种环保建筑用屋顶雨水收集器,包括雨水收集仓(1),所述雨水收集仓(1)的内部设置有过滤网(2),所述雨水收集机构(1)的底部设置有箱体(3),其特征在于:所述箱体(3)的内部设置有用于调节所述雨水收集仓(1)高度的升降机构(4)。

2.根据权利要求1所述的一种环保建筑用屋顶雨水收集器,其特征在于:所述雨水收集仓(1)的顶部固定安装有收集斗,所述雨水收集仓(1)的外部连通有贯穿并延伸到所述雨水收集仓(1)内部的排水管,所述排水管的外部固定安装有阀门。

3.根据权利要求1所述的一种环保建筑用屋顶雨水收集器,其特征在于:所述雨水收集仓(1)的底部固定安装有连接板,所述连接板固定连接在所述箱体(3)的顶部。

4.根据权利要求1所述的一种环保建筑用屋顶雨水收集器,其特征在于:所述箱体(3)的左右两侧均固定安装有横板(31),所述横板(31)的底部固定安装有数量为两个的万向轮(32)。

5.根据权利要求1所述的一种环保建筑用屋顶雨水收集器,其特征在于:所述雨水收集仓(1)的内壁左右两侧均固定安装有搁板(21),所述过滤网(2)可拆卸连接在两个所述搁板(21)的顶部,两个所述搁板(21)的顶部均固定安装有贯穿并延伸到过滤网(2)上方的固定杆(22),所述过滤网(2)的顶部固定安装有把手。

6.根据权利要求1所述的一种环保建筑用屋顶雨水收集器,其特征在于:所述升降机构(4)包括电机(41),所述电机(41)固定连接在所述箱体(3)的内壁右侧,所述电机(41)的输出端固定安装有与所述箱体(3)的内壁左侧转动连接的蜗杆(42),所述箱体(3)的内顶部转动安装有螺纹杆(43),所述螺纹杆(43)的外部固定安装有与所述蜗杆(42)相啮合的蜗轮(44),所述螺纹杆(43)的外部且位于所述蜗轮(44)的下方螺纹安装有螺纹管(45),所述螺纹管(45)的底部固定安装有底板(46)。

7.根据权利要求6所述的一种环保建筑用屋顶雨水收集器,其特征在于:所述箱体(3)的底部呈开口设计,所述蜗杆(42)和所述螺纹杆(43)均通过轴承与所述箱体(3)转动连接。

8.根据权利要求6所述的一种环保建筑用屋顶雨水收集器,其特征在于:所述箱体(3)的内壁左右两侧均开设有限位槽(451),所述螺纹管(45)的左右两侧均固定安装有一端延伸到所述限位槽(451)内部的限位杆(452),所述限位槽(451)与所述限位杆(452)的移动范围相匹配。
