专利号: 2022219401634
申请人: 昌乐县新昌市政工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

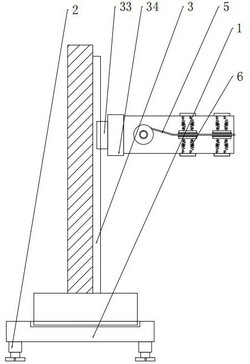

1.一种市政桥梁施工用距离检测工具,其特征在于:包括底座,所述底座的下端设置水平调节部;

所述底座的上端设置提升部,所述提升部包括安装立板、直线滑轨、滑块和放置块,所述安装立板设置于所述底座的上端,所述安装立板的外壁设置所述直线滑轨,所述直线滑轨的上端设置所述滑块,所述滑块的上端设置所述放置块;

所述放置块的外壁设置U型框,所述U型框的内部设置皮尺部,所述U型框的前端设置张紧部,所述张紧部包括上支板、下支板、第一弹簧、第一压板、第二弹簧和第二压板,所述上支板、所述下支板分别设置于所述U型框的两相对侧边;

所述上支板的下端设置所述第一弹簧,所述第一弹簧的端部设置第一压板,所述下支板的上端设置所述第二弹簧,所述第一弹簧的端部设置第二压板,且所述第一压板和所述第二压板相向设置。

2.根据权利要求1所述的一种市政桥梁施工用距离检测工具,其特征在于:所述安装立板的外壁设置刻度,且所述刻度沿所述直线滑轨的长度方向依次设置。

3.根据权利要求1所述的一种市政桥梁施工用距离检测工具,其特征在于:所述第一压板和所述第二压板的内壁均设置防护垫。

4.根据权利要求1所述的一种市政桥梁施工用距离检测工具,其特征在于:所述皮尺部包括转动轴、放置套和皮尺,所述转动轴的外壁套设所述放置套,所述皮尺缠绕设置于所述放置套的外壁。

5.根据权利要求4所述的一种市政桥梁施工用距离检测工具,其特征在于:所述U型框的外壁设置电机,所述U型框的两相对侧边均设置轴承,所述转动轴的一端依次贯穿所述轴承与所述电机连接设置。

6.根据权利要求5所述的一种市政桥梁施工用距离检测工具,其特征在于:所述转动轴另一端设置防脱套,且所述转动轴和防脱套采用可拆卸式连接。

7.根据权利要求1所述的一种市政桥梁施工用距离检测工具,其特征在于:所述水平调节部包括固定筒、调节轴和底板,所述底座的下端设置所述固定筒,所述调节轴的一端转动设置于所述固定筒内,所述调节轴的另一端设置所述底板。

8.根据权利要求1所述的一种市政桥梁施工用距离检测工具,其特征在于:所述底座的上端设置放置槽,所述放置槽内设置重力块。
