专利号: 2022220035056
申请人: 佛山市顺德区骏昱通电器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-12-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

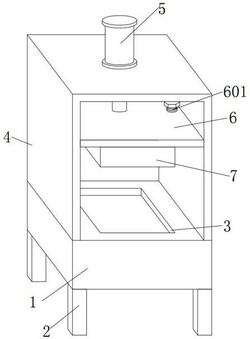

1.一种空调金属配件冲压机床,其特征在于;包括底部模具(1)、支撑腿(2)、模具槽箱(3)、支架(4)、液压缸(5)、升降板(6)、顶部模具(7)、导向筒(8)、导向柱(9)、推板(10)、弹簧(11);

底部模具(1)的底部表面四个角落均固定设置有支撑腿(2),位于底部模具(1)上表面中央的模具槽箱(3),位于底部模具(1)上表面的支架(4),位于支架(4)上方的液压缸(5),位于液压缸(5)输出端的升降板(6),位于升降板(6)底部表面中央的顶部模具(7),位于模具槽箱(3)内部表面左右两侧的导向筒(8),位于导向筒(8)中央的导向柱(9),位于导向柱(9)顶部的推板(10),位于推板(10)与模具槽箱(3)底部之间的弹簧(11);

所述推板(10)包括有散热箱(1001)、贯穿管(1002),所述推板(10)的底部表面中央固定设置有散热箱(1001),所述散热箱(1001)左右前后四个面上均贯穿设置有多个贯穿管(1002),所述散热箱(1001)的底部贯穿设置有进气管(12),所述进气管(12)的底部固定设置有风机(13),所述模具槽箱(3)的底部表面中央贯穿设置有排气管(14)。

2.根据权利要求1所述的空调金属配件冲压机床,其特征在于:所述支架(4)呈倒凹字状,且升降板(6)的左右两侧表面均紧贴于支架(4)的内部表面左右两侧。

3.根据权利要求1所述的空调金属配件冲压机床,其特征在于:所述散热箱(1001)的边长小于推板(10)的边长,且散热箱(1001)和推板(10)均为导热性能良好的铜制材料。

4.根据权利要求1所述的空调金属配件冲压机床,其特征在于:所述进气管(12)贯穿于排气管(14)内,且排气管(14)的直径等于进气管(12)直径的3‑5倍。

5.根据权利要求1所述的空调金属配件冲压机床,其特征在于:所述升降板(6)的上表面左右两侧均螺纹设置有定位螺杆(601)。

6.根据权利要求1所述的空调金属配件冲压机床,其特征在于:所述贯穿管(1002)呈靠近散热箱(1001)内部水平高度高远离散热箱(1001)内部水平高度低的倾斜状设置,且倾斜角度与水平面夹角为60°。

7.根据权利要求1所述的空调金属配件冲压机床,其特征在于:所述散热箱(1001)的内侧表面顶部固定设置有多个散热鳍片(1003),且处于散热箱(1001)中央左侧的散热鳍片(1003)往左下方倾斜设置,处于散热箱(1001)中央右侧的散热鳍片(1003)往右下方倾斜设置。
