专利号: 2022220081410
申请人: 郝宁匣
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

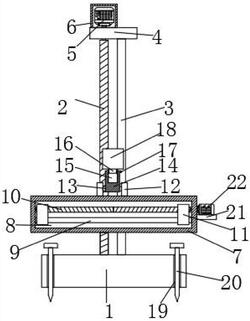

1.一种建筑工程模板用固定支架,包括底座(1),其特征在于,所述底座(1)的上侧壁转动连接有螺杆(2),所述螺杆(2)上螺纹连接有固定块(7),所述底座(1)的上侧壁固定连接有固定杆(3),所述固定杆(3)贯穿所述固定块(7)的侧壁,所述固定杆(3)的一端固定连接有顶板(4),所述顶板(4)上固定连接有电机箱(6),所述电机箱(6)内固定连接有呈垂直向下设置的第一电机(5),所述第一电机(5)的输出端贯穿所述顶板(4)的侧壁并固定连接在所述螺杆(2)的一端,所述固定块(7)上设有夹持固定装置。

2.根据权利要求1所述的一种建筑工程模板用固定支架,其特征在于,所述夹持固定装置包括凹槽(8),所述凹槽(8)开设在所述固定块(7)的侧壁上,所述凹槽(8)内转动连接有双向螺杆(10),所述双向螺杆(10)上螺纹连接有两个呈对称设置的滑块(11),所述凹槽(8)内固定连接有限位杆(9),所述限位杆(9)贯穿所述滑块(11)的侧壁,所述固定块(7)的侧壁上固定连接有电机板(21),所述电机板(21)上固定连接有第二电机(22),所述第二电机(22)的输出端贯穿所述固定块(7)的侧壁并固定连接在所述双向螺杆(10)的一端,所述固定块(7)上设有支撑装置。

3.根据权利要求2所述的一种建筑工程模板用固定支架,其特征在于,所述支撑装置包括两个竖板(12),两个竖板(12)固定连接在所述固定块(7)的上侧壁,两个所述竖板(12)之间侧壁固定连接有圆杆(13),所述圆杆(13)上转动连接有套筒(14),所述套筒(14)上开设有套筒槽(15),所述套筒槽(15)内滑动连接有支撑杆(16),所述支撑杆(16)的一端固定连接有支撑板(18),所述套筒(14)的侧壁上螺纹连接有呈贯穿设置的螺栓(17)。

4.根据权利要求1所述的一种建筑工程模板用固定支架,其特征在于,所述底座(1)的侧壁上开设有多个通孔(19),每个所述通孔(19)内均滑动连接有插销(20)。

5.根据权利要求4所述的一种建筑工程模板用固定支架,其特征在于,多个所述通孔(19)的数量为四个。

6.根据权利要求5所述一种建筑工程模板用固定支架,其特征在于,每个所述插销(20)的底部均呈圆锥形设置。

7.根据权利要求2所述一种建筑工程模板用固定支架,其特征在于,两个所述滑块(11)的相对表面侧壁上设有防滑纹。
