专利号: 202222016488X
申请人: 桐庐共同户外用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

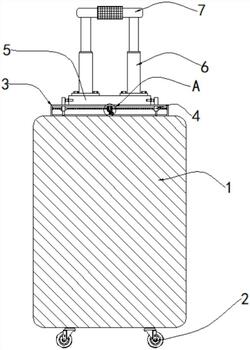

1.一种便于更换提手的户外箱包,包括箱包(1),其特征在于:所述箱包(1)的下表面固定有四个移动轮(2),所述箱包(1)的上表面固定有安装箱(3),所述安装箱(3)的内部设有拆卸机构(4),所述安装箱(3)的上表面贴合有安装块(5),所述安装块(5)的上表面固定有两个连接杆(6),两个所述连接杆(6)的上表面均固定有把手(7);

所述拆卸机构(4)包括与安装箱(3)内腔背面通过轴承转动连接的转轴(401),所述转轴(401)的外表面固定有蜗杆(402),所述蜗杆(402)的左端啮合有蜗轮(403),所述蜗轮(403)的内周壁固定有转杆(404),所述转杆(404)的上表面固定有第一锥齿轮(405),所述第一锥齿轮(405)的左右两端均啮合有第二锥齿轮(406),两个所述第二锥齿轮(406)的内周壁均固定有螺纹杆(407),所述螺纹杆(407)的外表面螺纹连接有螺纹套(408),所述螺纹套(408)的外表面固定有移动块(409),所述移动块(409)的下表面固定有滑杆(410),两个所述移动块(409)相对的一端均固定有限位杆(411)。

2.根据权利要求1所述的一种便于更换提手的户外箱包,其特征在于:所述转轴(401)的正面贯穿并延伸至安装箱(3)的正面且通过轴承与其转动连接,所述转轴(401)的正面固定有转把。

3.根据权利要求1所述的一种便于更换提手的户外箱包,其特征在于:所述安装箱(3)内腔的底壁开设有滑槽,两个所述滑杆(410)的下表面均位于滑槽的内部并与其滑动连接。

4.根据权利要求1所述的一种便于更换提手的户外箱包,其特征在于:所述安装块(5)的左右两端均开设有限位孔,所述限位孔与限位杆(411)相适配,两个所述限位杆(411)相对的一端均位于限位孔的内部。

5.根据权利要求1所述的一种便于更换提手的户外箱包,其特征在于:所述把手(7)的外表面固定有防滑垫,所述防滑垫的外表面开设有多个防滑槽,所述防滑垫为软性防滑垫。

6.根据权利要求1所述的一种便于更换提手的户外箱包,其特征在于:所述移动轮(2)为万向轮,所述限位杆(411)的外表面固定有挡环,两个所述挡环相对的一端与安装块(5)的左右两端相贴合。
