专利号: 2022220330199
申请人: 扬州金戈自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

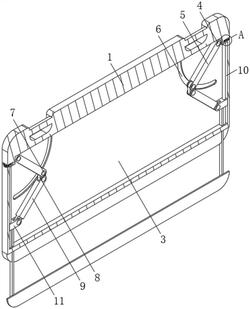

1.一种轻量化耐高温型汽车内饰件,包括固定板(1),其特征在于,所述固定板(1)的两侧开设有凹槽(14),所述固定板(1)的背面开设有活动槽(3),所述活动槽(3)前侧顶部的两角固定连接有连接柱(4),所述活动槽(3)的两侧开设有滑槽(10),所述活动槽(3)的前侧开设有弧形槽(6),所述连接柱(4)与第一连杆(5)的一端转动连接,所述第一连杆(5)的另一端通过转动轴(7)与连接件(8)的一端转动连接,所述转动轴(7)的一端与弧形槽(6)滑动连接,所述连接件(8)的另一端转动连接有第二连杆(9),所述第二连杆(9)的另一端转动连接有滑块(11),所述滑槽(10)的内部转动连接有螺纹杆(12),所述螺纹杆(12)与滑块(11)的中部螺纹连接,所述螺纹杆(12)的顶端贯穿至凹槽(14),所述螺纹杆(12)的顶部一体设置有齿轮(15),所述齿轮(15)位于凹槽(14)内部,所述凹槽(14)内部转动连接有调节旋钮(16),所述调节旋钮(16)与齿轮(15)啮合,所述滑块(11)的底部一体连接有连接杆(13),所述连接杆(13)贯穿活动槽(3)的底部,所述连接杆(13)的底部一体连接有活动板(2)。

2.根据权利要求1所述的一种轻量化耐高温型汽车内饰件,其特征在于,所述弧形槽(6)的圆心与连接柱(4)的轴心重合,所述弧形槽(6)对应的偏转角度为九十度,所述弧形槽(6)为对称的两个。

3.根据权利要求1所述的一种轻量化耐高温型汽车内饰件,其特征在于,所述转动轴(7)的底部与弧形槽(6)的底部接触,所述转动轴(7)的直径与弧形槽(6)的宽度相同。

4.根据权利要求1所述的一种轻量化耐高温型汽车内饰件,其特征在于,所述固定板(1)的顶部设置有横杆,所述固定板(1)通过横杆与汽车的顶部活动连接。

5.根据权利要求1所述的一种轻量化耐高温型汽车内饰件,其特征在于,所述第一连杆(5)与第二连杆(9)的形状尺寸完全相同,所述第一连杆(5)与第二连杆(9)的长度之和小于活动槽(3)的宽度。

6.根据权利要求1所述的一种轻量化耐高温型汽车内饰件,其特征在于,所述调节旋钮(16)的外周面开设有与齿轮(15)相配适的齿轮(15)齿,所述调节旋钮(16)的直径是齿轮(15)直径的两倍。

7.根据权利要求1所述的一种轻量化耐高温型汽车内饰件,其特征在于,所述活动板(2)的底部与固定板(1)的底部的形状相同,所述活动板(2)与固定板(1)使用耐高温的低密度材料制作。
