专利号: 2022220342675
申请人: 三峡大学
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-08-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

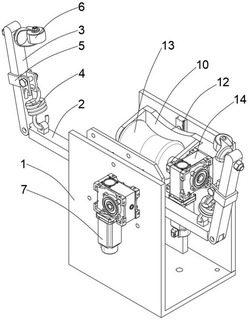

1.杆件夹持用多功能模块化机械夹爪,其特征在于:包括匚形的机架(1)和成对设置于机架(1)内且成钳式结构设置的夹爪,夹爪的一端径向固定连接有不完全齿轮(8),且两个不完全齿轮(8)相互啮合,机架(1)上设置有驱动不完全齿轮(8)转动的夹持电机(7),夹爪的活动端上设置有用于与杆件表面接触的滚轮(6);机架(1)内还滑动设置有移动座(10),移动座(10)通过驱动件驱动移动,且移动座(10)的移动路径与夹爪所在的平面平行,移动座(10)上可转动的设置有摩擦轮(13),摩擦轮(13)的轴线与滚轮(6)的轴线不处于同一平面。

2.如权利要求1所述的杆件夹持用多功能模块化机械夹爪,其特征在于:所述夹爪包括夹爪臂(2)和铰接臂(3),夹爪臂(2)和铰接臂(3)的端部相互铰接,夹爪臂(2)的活动端与所述不完全齿轮(8)连接,所述不完全齿轮(8)成弧形,且所述不完全齿轮(8)的两端分别连接于夹爪臂(2)的相对侧壁上;夹爪臂(2)与铰接臂(3)之间设置有拉簧(4),拉簧(4)的两端分别连接于夹爪臂(2)和铰接臂(3)上。

3.如权利要求2所述的杆件夹持用多功能模块化机械夹爪,其特征在于:所述铰接臂(3)上滑动设置有连接架(5),所述拉簧(4)的一端连接于连接架(5)上,连接架(5)可通过螺栓锁定与所述铰接臂(3)上。

4.如权利要求3所述的杆件夹持用多功能模块化机械夹爪,其特征在于:所述驱动件包括设置于所述移动座(10)上的齿条(16)、设置于所述机架(1)内的安装框(17)、设置于安装框(17)上的位移电机(11)以及连接于位移电机(11)的减速机的输出轴上的移动齿轮(15),移动齿轮(15)与齿条(16)啮合。

5.如权利要求4所述的杆件夹持用多功能模块化机械夹爪,其特征在于:所述摩擦轮(13)外周面的中部设置有轴向截面成弧形的环形槽,所述摩擦轮(13)的转轴与所述铰接臂(3)平行设置,所述摩擦轮(13)和滚轮(6)均采用橡胶轮。

6.如权利要求5所述的杆件夹持用多功能模块化机械夹爪,其特征在于:所述移动座(10)上设置有旋转电机(14),旋转电机(14)的减速机的输出轴与所述摩擦轮(13)的一端同轴固定连接。

7.如权利要求6所述的杆件夹持用多功能模块化机械夹爪,其特征在于:所述夹持电机(7)、位移电机(11)和旋转电机(14)所配备的减速机均为在电机断电后具有自锁能力的涡轮蜗杆减速机。
