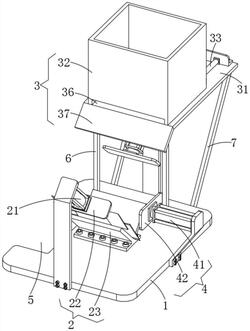

1.一种纸盒加工纸盒成型用撑盒设备,包括设备底板(1),其特征在于,所述设备底板(1)的上侧分别设置有撑盒组件(2)、上料组件(3)、退料组件(4);
撑盒组件(2)包括撑盒气缸(21),撑盒气缸(21)的伸缩末端固定连接有撑盒推板(22),设备底板(1)的顶部通过螺栓固定连接有V型底架(23);
上料组件(3)包括支撑底板(31)、上料电动推杆(33),支撑底板(31)的顶部固定连接有上料仓(32),上料电动推杆(33)的伸缩末端固定连接有上料推块(34);
退料组件(4)包括退料气缸(41),退料气缸(41)的伸缩末端固定连接有退料推板(42)。
2.根据权利要求1所述的一种纸盒加工纸盒成型用撑盒设备,其特征在于,所述设备底板(1)的左端开设有传送缺口(5)。
3.根据权利要求1所述的一种纸盒加工纸盒成型用撑盒设备,其特征在于,所述设备底板(1)的前、后侧壁均通过螺栓固定连接有第一安装板(6),所述撑盒气缸(21)的固定座固定连接在第一安装板(6)的侧壁。
4.根据权利要求1所述的一种纸盒加工纸盒成型用撑盒设备,其特征在于,所述支撑底板(31)的顶部通过螺栓固定连接有第二安装板(35),所述上料电动推杆(33)的固定座固定连接在第二安装板(35)的侧壁。
5.根据权利要求1所述的一种纸盒加工纸盒成型用撑盒设备,其特征在于,所述上料仓(32)前、后两侧壁的下端开设有上料缺口(36),所述支撑底板(31)的前侧壁固定连接有倾斜导板(37)。
6.根据权利要求1所述的一种纸盒加工纸盒成型用撑盒设备,其特征在于,所述支撑底板(31)的底部分别固定连接有第一支撑杆(7)、第二支撑杆(8),所述第一支撑杆(7)固定连接在设备底板(1)的顶部,所述第二支撑杆(8)固定连接在设备底板(1)的侧壁。
7.根据权利要求1所述的一种纸盒加工纸盒成型用撑盒设备,其特征在于,所述设备底板(1)的右侧壁通过螺栓固定连接有第三安装板(9),所述退料气缸(41)的固定座固定连接在第三安装板(9)的侧壁。
